1、仪表的分类

检测与过程控制仪表***通用的分类，是按仪表在测量与控制系统中的作用进行划分，一般分为检测仪表、显示仪表、调节（控制）仪表和执行器四大类。

其中，检测仪表根据其被测变量不同，根据化工生产五大变量可分为温度检测仪表、流量检测仪表、压力检测仪表、物位检测仪表和成份分析仪表。

2、测量误差

按误差数值表示的方法，误差可分为******误差、相对误差和引用误差。

●******误差＝测量值－真值。其中，真值一般无法得到，一般用约定真值（足够多次的测量值之平均值）或相对真值（更高等级标准器或仪表的测量示值）来代替。

●相对误差＝（******误差/仪表示值）×100%。

●引用误差＝（******误差/仪表量程）×100%，仪表量程＝上限刻度值－下限刻度值。

3、仪表功能字母代号

节选自HG/T 20505-2000

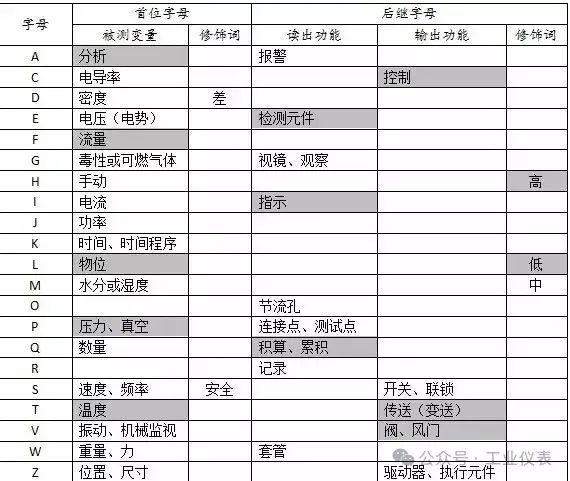

仪表位号由字母代号组合和回路编号两部分组成。第一个字母表示被测变量，后继字母表示仪表的功能；回路编号可以按装置或工段（区域）进行编制，一般用三位至五位数字表示。如EDIT-1230A，FCV-15106等。

4、压力概念

●大气压力：是大气自重所产生的压力，简称气压。

●******压力：是以零作参考压力的差压。

●表压力：简称表压，是以环境大气压力作参考压力的差压，习惯上也称之为压力。

●真空度：是******压力低于大气压力的表压。

5、常用化工仪表计量单位

●流量（Flow）：kg/h，m3/h，Nm3/h等，M=Q×ρ

●物位（Level）：m，%等

●压力（Pressure）：，MPa，bar，PSI（G表压），kgf/cm2，atm，mmHg等

●温度（Temperature）：K，℃，F

●分析仪表（Analyse）：S/m（电导率，1/Ω·m），mV（ORP），NTU（浊度）、ppm，%等

工作中应使用国家规定的法定计量单位（国际单位制基本单位SI及其辅助单位、导出单位），不应使用工程制单位和其它非法定计量单位。因为很多进口仪表和历史原因可能使仍用工程制单位、非法定计量单位，所以应了解其与我国法定计量单位之间的换算关系。

1bar＝105Pa，1atm（物理大气压）＝760mmHg＝0.101325MPa，

1kgf/cm2（工程大气压）＝0.098MPa，1mmH2O＝9.8Pa，

1PSI＝6.895kPa，PSI指磅每平方英寸。
