常用压力仪表附件原理及作用

作者：xpyb 添加时间：2025-02-28 08:49:48

压力仪表在工业领域应用广泛，是监测和控制生产过程的关键设备。然而，很多人对压力仪表的了解可能仅停留在仪表本身，却忽略了那些看似不起眼，实则至关重要的附件。接下来，我们将给大家介绍部分常用压力仪表附件的原理以及作用，让大家初步领略这些小部件的大能量。

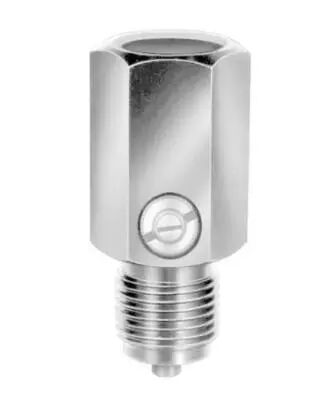

1、过压保护器

一般压力表***大过压为1.3倍量程(瞬时)，如果大于此数值弹簧管将长久变形导致仪表损坏，而工业测量环境多种多样，有时为了保证读数准确量程不能超过操作压力很多，这样就会出现工作压力大于量程的现象，过压保护器正是为此开发的。

原理:它的结构中含有柱塞(膜片)结构，当工作压力大时柱塞(膜片)紧紧把通道堵死，这样在工作压力大于设定点时高压不会传递到压力表，起到了保护压力表的作用。

2、压力阻尼器

压力表阻尼器的主要作用是消除压力表的瞬态震荡，使读数更加平稳和稳定，通过增加阻力系数和弹性力系数，阻尼器能够使压力表的指针运动缓慢，从而避免因瞬态流动引起的波动，此外，阻尼器还可以延长压力表的使用寿命，减少误差，保证测量的准确性。

原理:压力表阻尼器的工作原理主要是通过控制压力波的传递，从而减小压力波动，具体来说，它包含一个阻尼器芯，该芯具有多个小室，每个小室中都填充有阻尼材料，当压力波传递到阻尼器时，会依次经过这些小室，并受到阻尼材料的摩擦和粘滞作用，从而衰减和减缓压力波的传播速度。

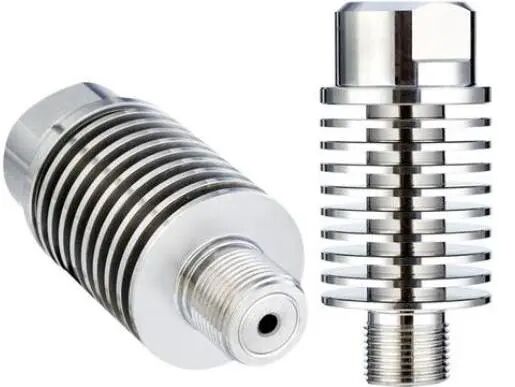

3、散热器

压力表散热器主要用于冷却被测介质温度，平缓压力波动，用于冷却被测高温气体液体等压力介质，能有效降低压力介质的温度，从而减少高温介质对压力表的损坏。并可减小压力介质的压力脉动对压力表的冲击。压力表散热器连接于压力表与被测介质之间，减少高温介质对压力表的损坏，具有******的散热性能。

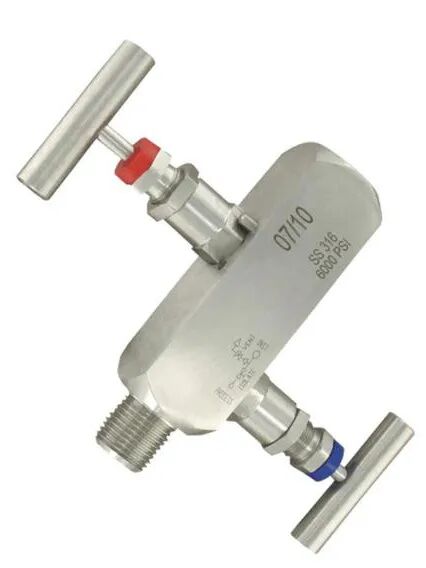

4、二阀组

二阀组由一个截止阀和一个排污阀组成。截止阀用于开关或导通，而排污阀则用于排放污物、水或气体。这种设计使得二阀组在工业应用中能够灵活地连接和断开测量系统，确保系统的稳定性和准确性。常用于需要准确测量和控制压力的场合，如工业自动化、过程控制和环境监测等领域。通过合理设计和使用二阀组，可以有效地提高测量系统的性能和可靠性，满足各种工业应用的需求。

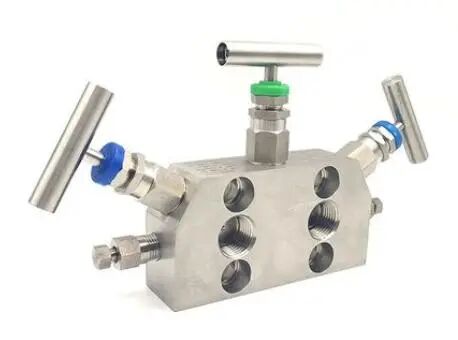

5、三阀组

三阀组一般配套应用于差压表、差压变送器测量中，三阀组是由三个互相沟通的三个阀组成。根据每个阀在系统中所起的作用可分为:左边为高压阀，右边为低压阀，中间为平衡阀。三阀组与差变送器配套使用,作用是将正、负压测量室与引压点导通或断开;或将正负压测量室断开或导通。

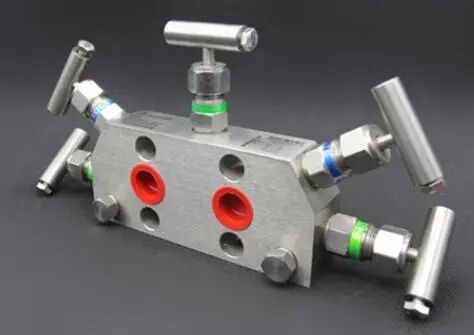

6、五阀组

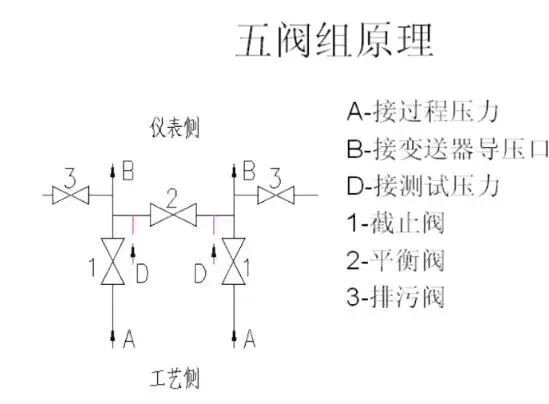

五阀组由高、低压阀、平衡阀及两个校验(排污)阀组组成;五阀组适用于各种引进仪表装置中、与各种差压、流量、液位等变送器配套安装，工作时将两组校验阀与平衡阀关闭，如需检验时，只要将高、低压阀切断，打开平衡阀及打开两个校验阀，然后再关闭平衡阀即可对变送器进行校验和平衡。

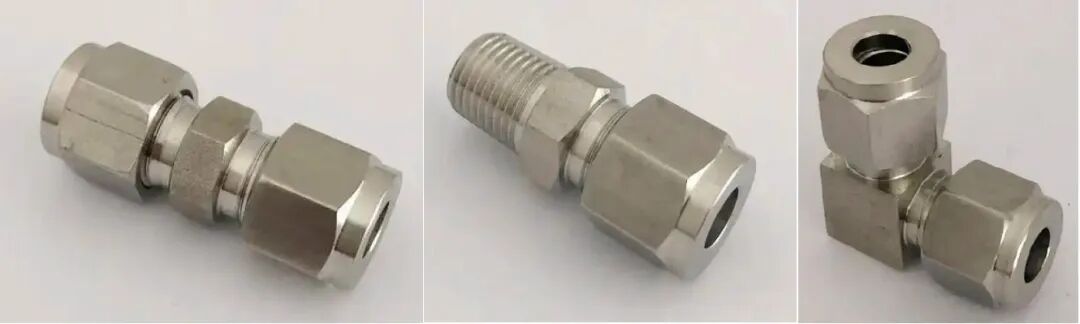

7、卡套接头

卡套接头的工作原理是将钢管插入卡套内，利用卡套螺母锁紧，抵触卡套，切入管子而密封。它与钢管连接时不需焊接，有利于防火、防爆和高空作业，并能消除焊接不慎带来的弊端。因而它是炼油、化工、石油、天然气、食品、制药、仪器仪表等系统自控装置管路中的一种较为xj****的连接件。适用于油、气、水等介质管路连接。

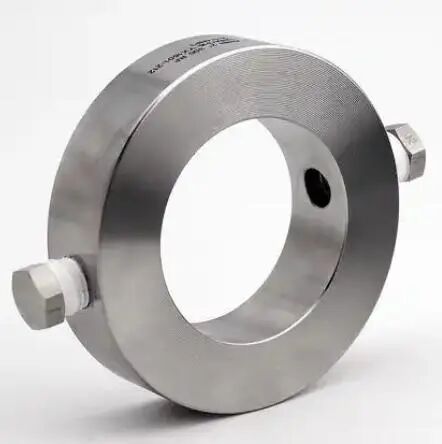

8、冲洗环

冲洗环是一种用于清洗管道或仪表测量系统的装置，内部空间较小，当流体进入后会产生一定的压力，形成高速涡流。这种涡流能够有效地冲刷管道内的污垢和杂质，确保管道的清洁度。此外，冲洗环还可以通过其侧面的孔进行冲洗，保持隔膜清洁，同时也可以作为压力容器的通气或排污孔使用。

冲洗环广泛应用于需要定期清洗测量隔膜的场合，特别是在介质容易凝结或沉积的工艺条件下。例如，在变送器长期测量中，被测量介质沉积在测量隔膜表面，影响准确测量与控制。利用冲洗环进行定期冲洗，可以提高测量的准确性和可靠性。
