双法兰差压式液位变送器的调校

作者：xpyb 添加时间：2025-02-28 08:55:54

双法兰差压式液位变送器在液位测量中得到广泛应用。对双法兰液位变送器的调校，通常是用专用法兰与变送器的法兰连接，用标准的压力信号来调校。如果调校前能根据现场的实际，进行计算，并以计算数据为依据来进行调校就很方便。

(1)计算依据

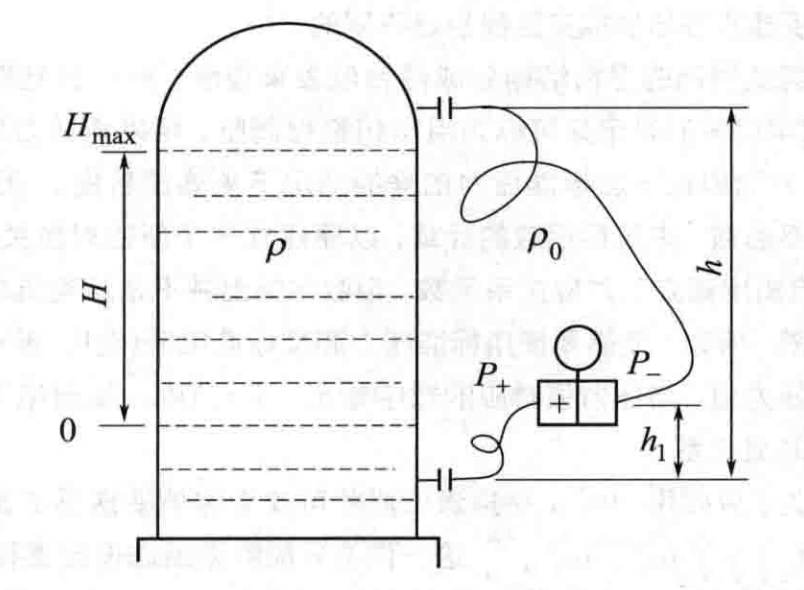

用双法兰差压式液位变送器测量液位时如图所示，图中:被测液体密度为ρ，变送器毛细管内所充工作介质密度为ρ0，被测液位的测量范围为H，被测液位高低取样管中心距离为h，从图可知，液位的***大测量范围ΔP为:
ΔP=P+-P_=Hρg-hp0g

从上式可知，变送器应进行负迁移，其迁移量S为hρ0g。并且变送器安装位置的高低对迁移量及测量结果没有影响。从图可知:变送器需进行负迁移，当被测液位为0时，变送器正、负测量室的压差***大，变送器的输出电流为4mA;随着被测液位的上升，变送器正、负测量室的压差逐步减小，当被测液位上升至***高Hmax时，变送器的正、负测量室的压差***小，变送器的输出电流为20mA。

由于变送器毛细管内工作介质和被测液体的密度都是已知的，变送器的安装位置及液位的测量范围已是确定了的，因此，只要知道液位测量的数据H及h，就可以计算出变送器的量程L，零点迁移量S，***高和***低液位时，作用于变送器高、低压测量室的静压力;就可对变送器进行调校了。

(2)计算实例

现以图为例介绍计算方法。图中各参数的数据如下:

ρ--被测液体的密度(ρ=0.9g/cm3);

ρ0--变送器毛细管所充工作介质密度(ρ0=1.0g/cm3);

H--被测液位的变化范围(H=2800mm);

h--被测液位高低取样管中心距(h=3800mm);

h1--变送器测量室中心与低取样管的距离(h1=1200mm)

计算如下:

液位的***大测量范围为:△Pmax=Hρg=2800X0.9x9.81＝24.7(kPa)

当液位高度为Hmax时，变送器正压室所受的压力P+为:

P+=P0+Hpg-h1ρ0g=2800x0.9x9.81-1200x1x9.81=12.95(kPa)变送器负压室所受的压力P-为:

P_=P +(h-h1)ρ0g=(3800-1200)x1.0x9.81=25.5(kPa)

变送器的差压△P为:△P=P+-P_=Hρg-hρ0g=2800X0.9x9.81-3800x1.0x9.81=-12.56(kPa)

从计算知，本台液位变送器应进行负迁移，迁移量为一37.28kPa。变送器的量程为:-37.28~-12.56kPa。把变送器的正、负压法兰放在同一平面上，按-37.28~-12.56kPa的量程对应变送器输出为4~20mA进行调校，用压力源加压进行调校。先调整零点和量程，再对量程范围的0%、25%、50%、75%、100%进行调校，再做回程误差调校，然后进行误差计算看变送器是否超差。调校时是xj****行零点迁移，还是按正常量程校完后再进行零点迁移，这没有什么原则，完全取决于个人的习惯。也可不用压力源，采用提升方法来调校，即通过改变变送器正、负压法兰盘中心的距离，利用毛细管及法兰盘内工作介质产生的静压力，来模拟液位变化进行校验。
