抛入式液位计工作原理、安装和常见故障

作者：xpyb 添加时间：2025-03-25 09:03:26

一、工作原理

变送器将压力传感器安装在探******份，使用时直接将探头投入液体中，由于液位的高度产生的压力直接作用在探头前端的传感器膜片上，传感器通过专用的信号调理放大电路将该位置对应的压力转换成电信号，再通过高性能的专用集成电路将该信号放大转换成电信号，再通过高性能的专用集成电路转换成成正比于液位高度的标准4～20mA 的电流输出。

二、调校方法

液位变送器是通过测量作用到探头内传感器上压力的大小来测量液位的。本产品出厂时，已经按照用户要求的液位高度进行了校准，包括量程范围，线性度，稳定性等，一般情况下，客户无须调整可直接投入使用。当用户确实需要进行自行调整时(注：一体式产品外部用户不可调整), 请遵照下面的调试步骤进行调整。

调校步骤如下：

调校方法(一)

1、安装好液位变送器，打开接线一侧端盖，按图一所示接线并上电，预热20分钟。

2、打开电路板侧端盖，露出图三所示两个电位器，在电位器的旁边

分别标有 “ZERO” 和 “FULL”,“ZERO” 为零点调节电位器， “FULL”为满点调节电位器。分别按以下方法调校零点和满度。

3、在容器无液情况即液位为零时，用螺丝刀调节零点电位器“ZERO”, 使电流表指示电流为4.00mA。

4 、在容器增加到满液位时，用螺丝刀调节满点电位器 “FULL”, 使电流表指示电流为20.00mA。

5、重复上述3,4步。直到变送器的输出达到规定要求。调整完成，装好变送器两侧密封盖，旋紧以保持密封。

注意：由于变送器传感器的固有安装方法，会有0.030m+/-0.005m 的固有误差，当量程较大时，如大于2m 时，一般可忽略不计此误差，当量程小于2m 时，用户在第3步调零时，调节零点电位器使电流为(0.03m/ 满量程高度值)×16mA+4mA 即可。

例如当变送器为1m 量程时，调节零点电位器使电流表指示为(0.03m/1m)×16mA+4.00mA=4.48mA

调校方法(二)

数字智能表头按键操作说明

1、快速调零

在实时显示状态，同时按下S 和 Z 键5秒以上，然后同时松开，再同时按下S 和 Z 键3秒左右松开，变送器清零成功。(没有显示表头的调零方法同上。)

2、上下限设置

按M 键3秒进入菜单，按Z 键循环菜单，按M 键确认，再按Z 键修改数字，按S 键移位，移位到小数点闪烁时，按Z 键可移动小数点位置。改好后按M 键确认，再按 S 键退出。

3、菜单功能意义

POINT	小数点位数设置
UNIT	显示单位设置
LOWER	下限设置4mA 对应值
UPPER	上限设置20mA 对应值
DAMP	阻尼设置

LOOP FIX固定电流输出

CLR ZERO 清零

DENSIIY 介质密度设置

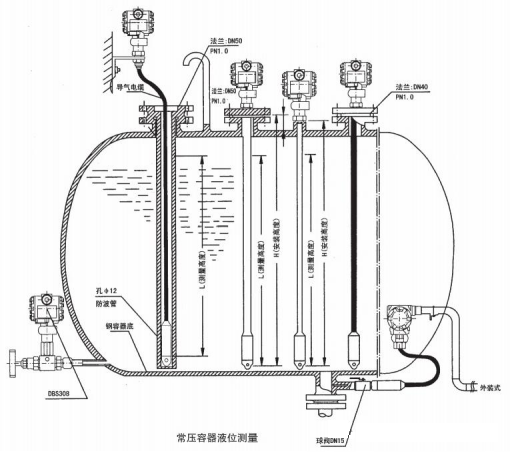

三、安装方式

将液位变送器的探******分直接投入水池或其它液体中，将简易接线盒 (一体式)或法兰盘固定在适当位置。接线盒应避免暴晒和淋雨。如被测液体底部有沉淀物或淤泥，测量部分应与沉淀物或淤泥之间保留一定的距离，以免被堵塞。若与本厂生产的淤泥防堵支撑架

配合使用，则效果更为理想。

1、在静止的水中，如深井、水池中安装时，一般将测量部分直接投入水中进行测量，有条件的话，可以采用插钢管的方法，钢管的内径在中 45mm 左右，钢管的不同高度打上若干小孔，以便水通畅进入管内。如图六所示。

2 、动水中安装方法是在水道中插入钢管，内径在O45mm 左右，在水流方向的反面不同高度处打若干小孔，以防动态水流进入管内造成输出信号不稳。如图七所示。(特殊静压液位变送器安装方式参照第十页安装图)

3、在液罐或开口容器等场合安装，可直接投入其中，将电缆线或铠装管引出，固定在适当位置即可，注意变送器探头远离进水口和出水口。

5、在使用变频器，电动机等大功率用电设备现场，应采取如下的防干扰措施：

(1)变送器电缆(电源和信号线)采用屏蔽电缆连接，地线一端连接到大地(单端接地且不可与变频器同地)。

(2)变送器的供电电源不能与变频器电源共用一个电源，***好在变送器连接时加入隔离器。

(3)变送器电缆走线时不可与变频器，电机等电力线同铺于一电缆沟，应将变送器电缆单独穿铁管敷设。

(4)当使用二次仪表提供电源时，须***采取同样的措施避免二次仪表受干扰。

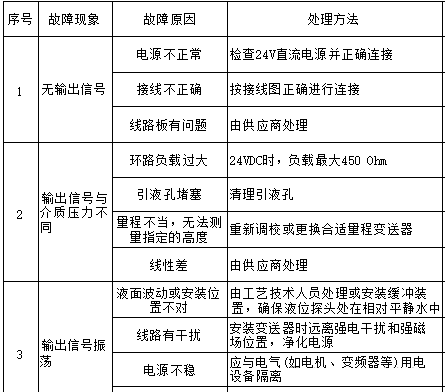

四、常见故障及处理
