有源信号、无源信号、干接点和湿接点这几个术语有时候是否分不清楚，对选择一款合适的电气附件可能会有疑惑，本文带大家一起深入了解下，如有疑问欢迎留言交流。

需要外部电源供电、能够主动输出能量，对信号进行放大或者调节。

有源信号采集：需要提供电源，通过采集设备将信号的正、负端连接即可。

2.何为无源信号？

无需外部电源供电、反映物理量（电阻、电容、电感等）的变化，被动响应。

无源信号采集：需要一个外部直流电源（通常24V DC）为信号供电，将无源信号和采集设备连接来采集信号。

3.何为干接点？

一个无源开关接点，本身不带任何电压或电流，仅作为通断信号的物理触点。其状态变化（开/关）完全由外部机械或电磁动作控制。

两个接点之间没有极性要求，可以互换。

4.何为湿接点？

一个有源信号接点，接点本身带有电压或电流（通常由外部电源或传感器自身供电），其状态变化通过电压或电流的导通/断开来表示。

两个接点之间有电压，不可以互换。

3.典型举例

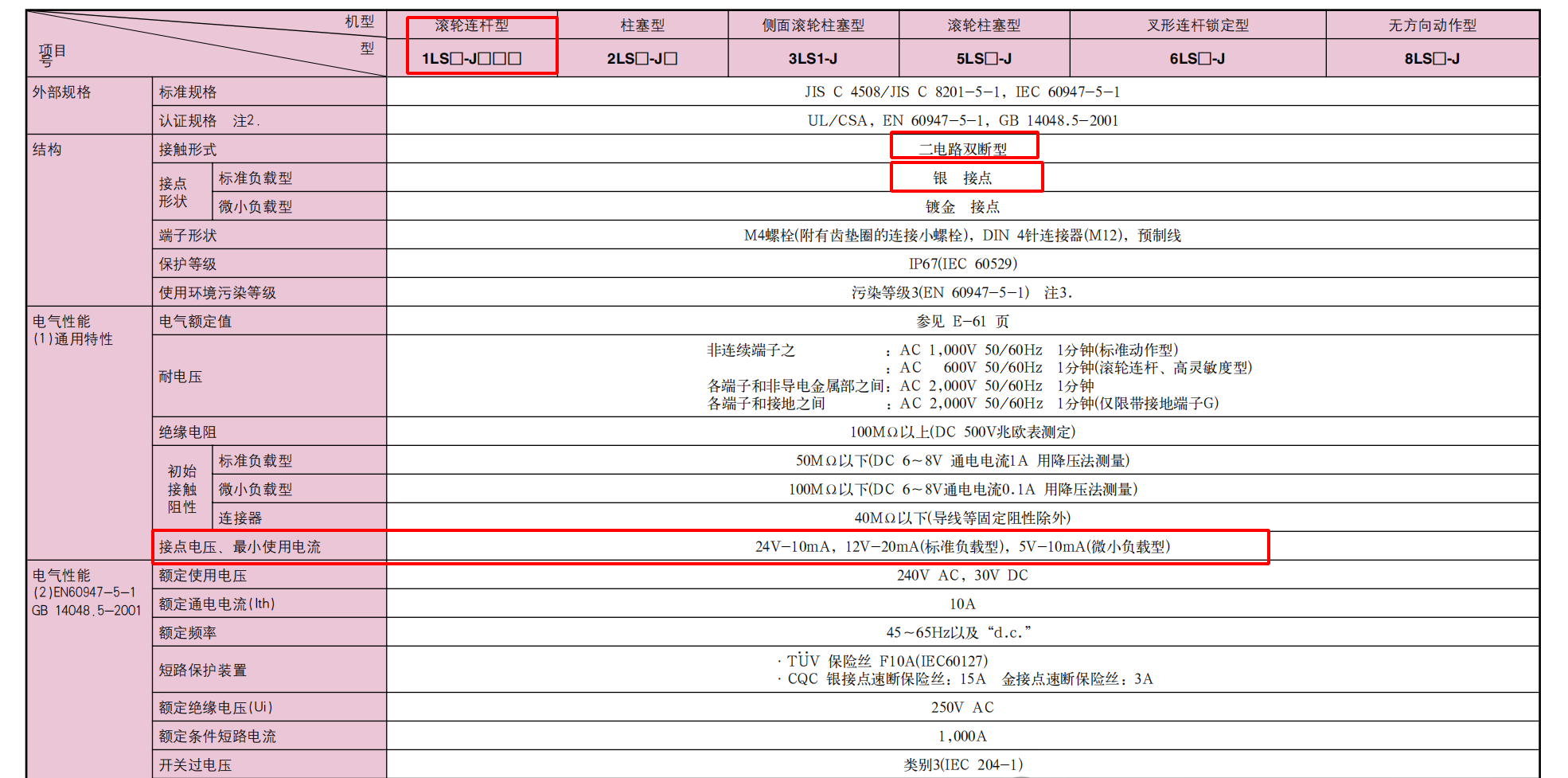

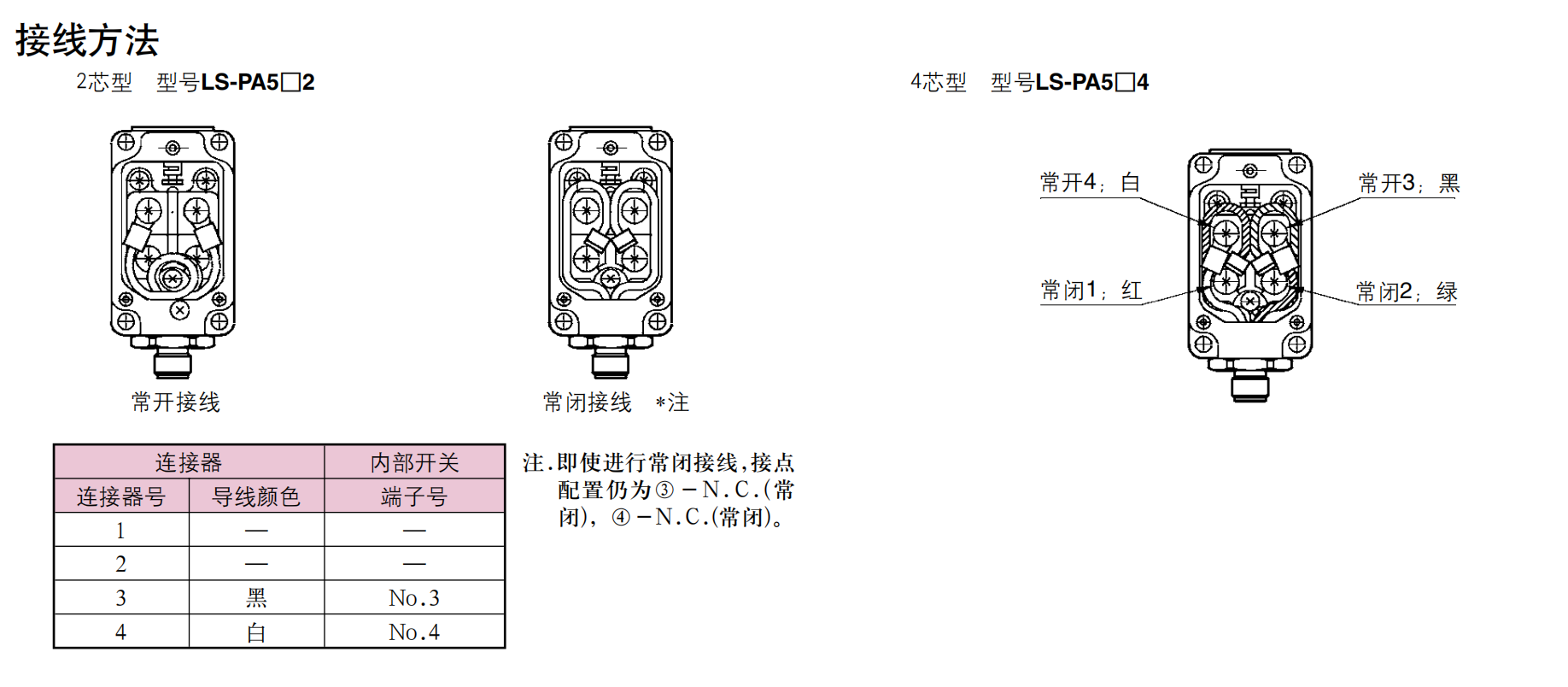

A：机械式行程开关

类型：属于干接点+无源信号

原理：通过机械触点的物理接触实现通断（如弹簧片、杠杆结构），触点本身不带电，仅传递开关状态。

信号特性：无源，自身不产生能量，依赖外部电路供电；干接点，需要外接电源才能形成回路。

典型结构：常开（NO）/常闭（NC）触点

B：电子式行程开关

类型：湿接点+有源信号

原理：内置电子电路（如晶体管、光电耦合器等），通过半导体器件输出电信号，通常自带供电或依赖外部电源。

信号特性：有源，主动输出电流信号（4-20mA）或电平信号(NPN、PNP);湿接点，触点自带电压或电流信号（如24V DC）。

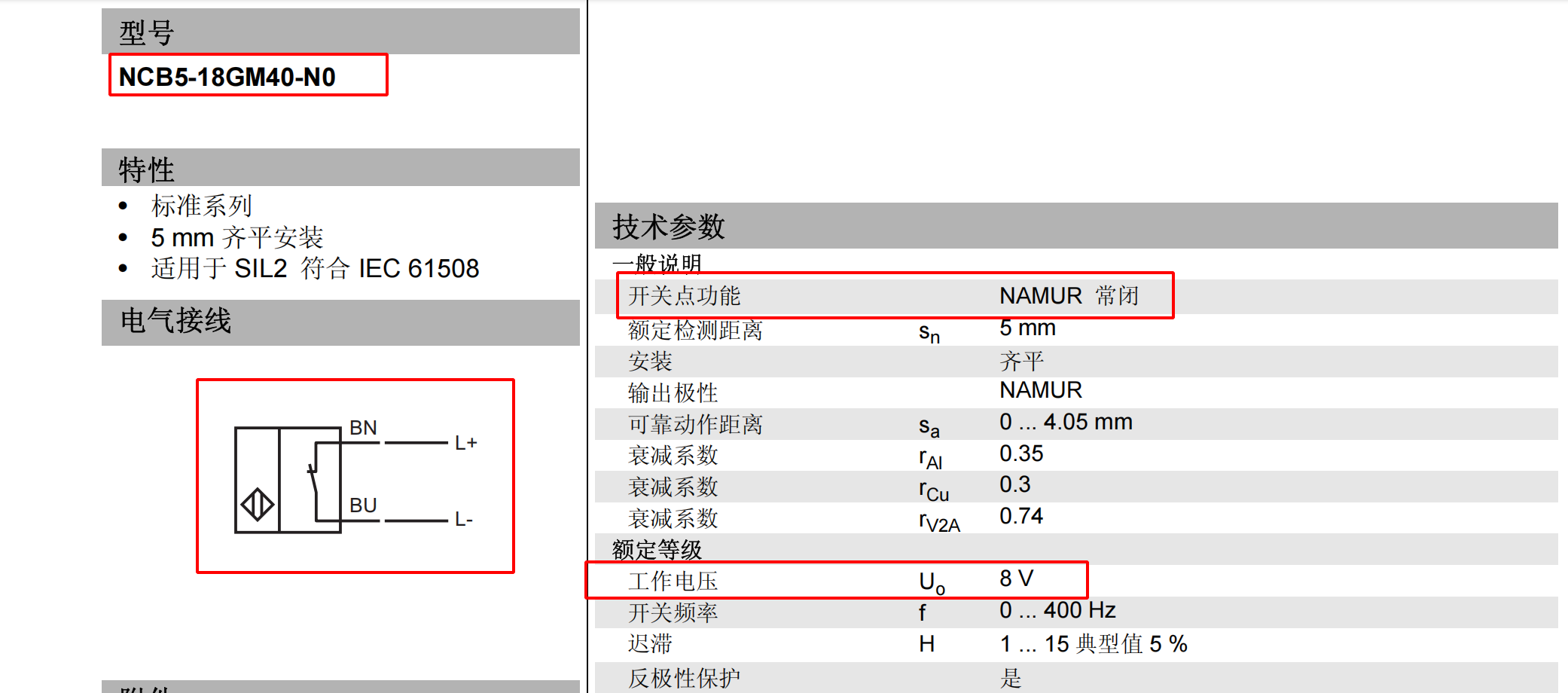

行程开关为NAMUR型的，这是一种工业标准的有源信号输出形式，常用于本质安全(Exi)应用，NAMUR 传感器需要外接电源(如开关放大器)才能工作，并输出电流信号(通常为开关量)，NAMUR 输出本身需要外部电源，且通过电流变化表示开关状态。

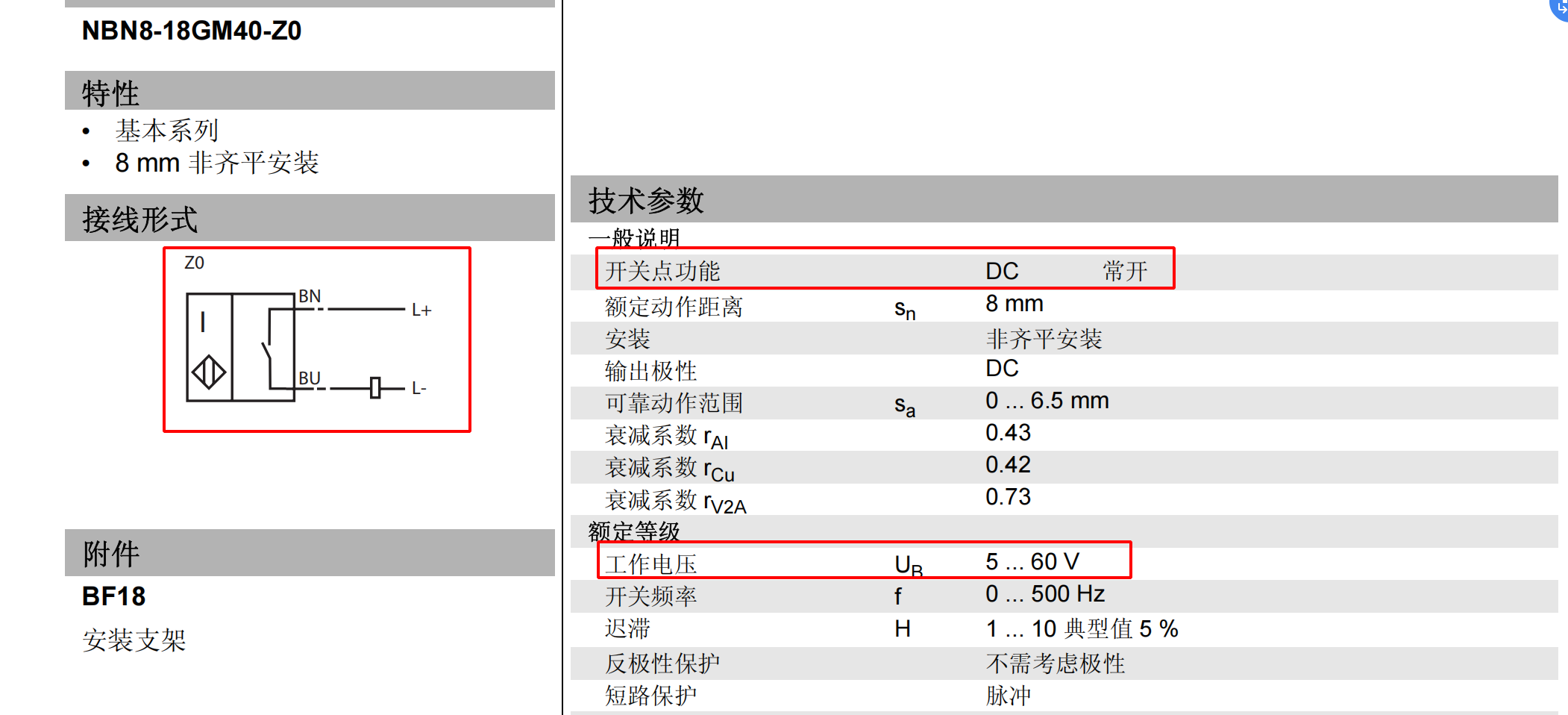

NBN系列行程开关，属于电感式接近开关，普遍采用晶体管输出，是湿接点开关。

C：二线制4-20mA信号有源和无源的区分

有源4-20mA 信号：现场仪表自带电源，可以直接输出4-20mA 的电流信号。

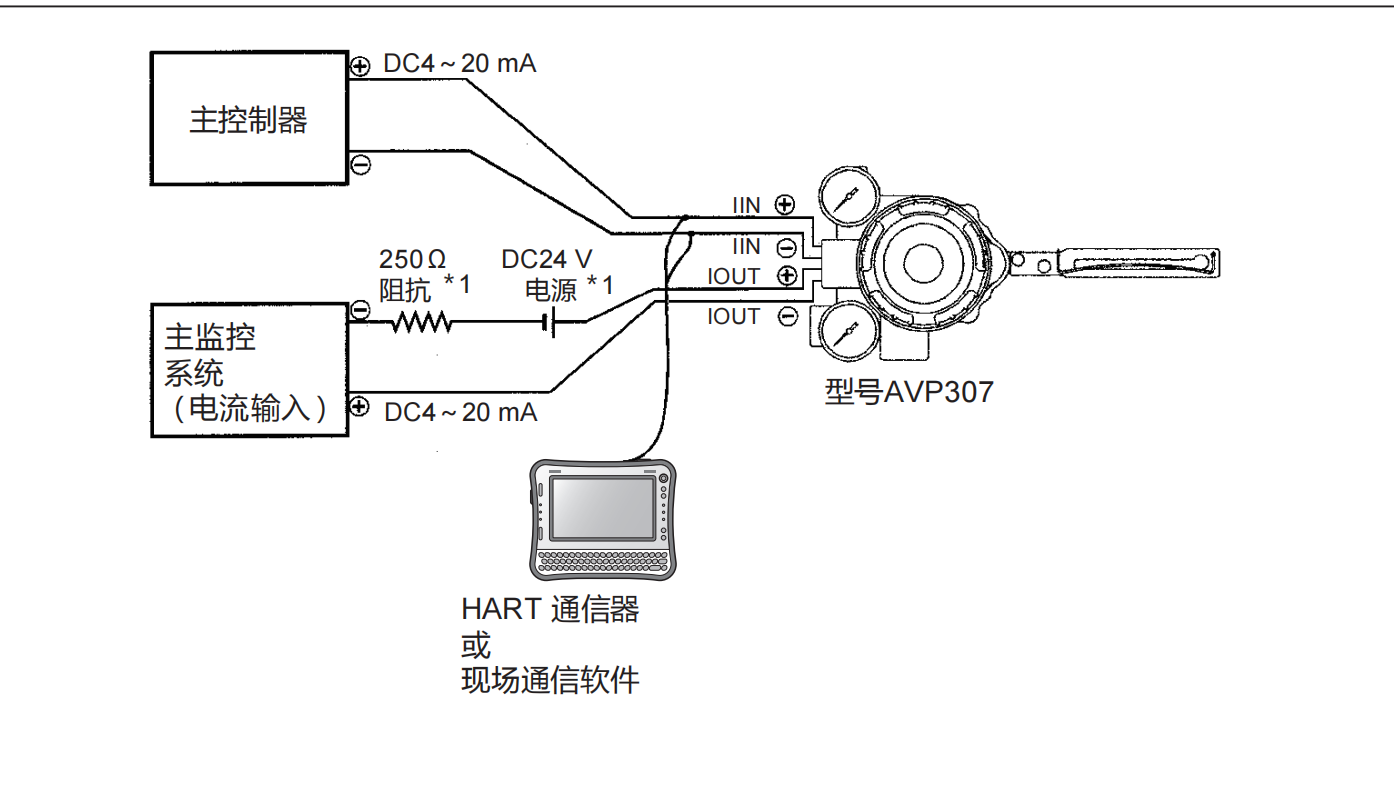

电气定位器的输入信号4-20mA需要控制系统的模拟输出模块提供电流信号加载到定位器输入端，属于有源信号。

电气定位器的反馈信号是返回给控制系统的实际阀门位置信号，属于闭环控制，状态检测，模拟或者数字信号需要电源支持属于有源信号。

无源4-20mA 信号：需要外部电源（比如24V DC）来驱动仪表产生信号。
