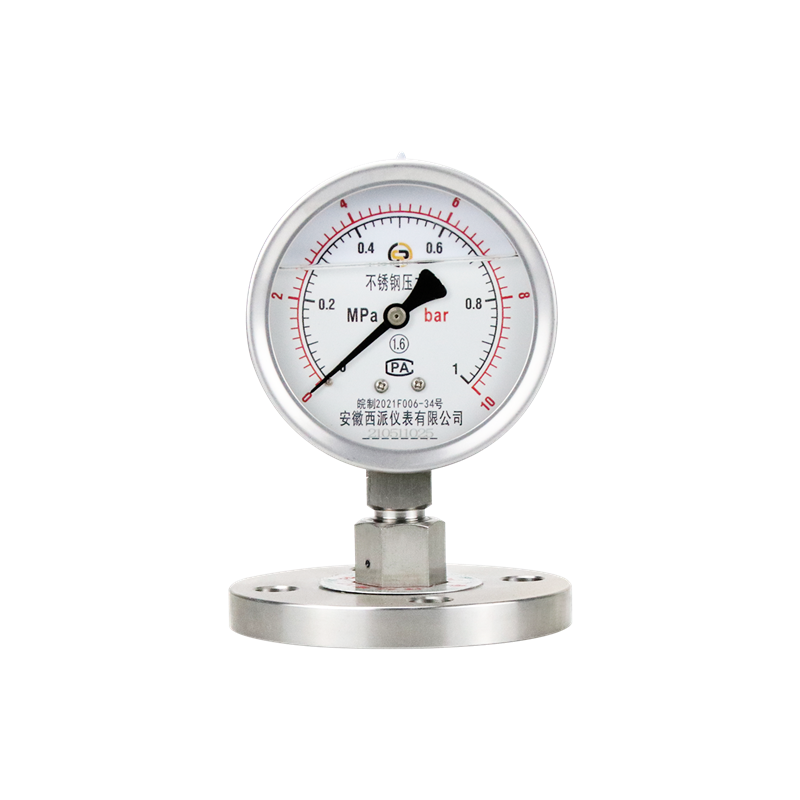

隔膜压力表

在工业生产的复杂流程中，压力测量是确保生产安全和产品质量的关键环节。隔膜压力表作为一种特殊类型的压力测量仪表，凭借其独特的设计和卓越的性能，在众多领域发挥着不可或缺的作用。

一、工作原理：巧妙的压力传递

隔膜压力表只要由隔膜隔离器与通用型压力仪表组成。其工作原理基于隔膜的特殊性能，当被测介质的压力作用于隔膜片时，隔膜片发生变形。由于隔膜片的另一侧与密封系统内的填充液接触，这种变形会压缩填充液，使填充液形成一个与被测压力相当的压力增量，借助填充液的传导，压力被传递到通用型压力仪表中的弹性元件（如弹簧管），弹性元件产生相应的弹性形变位移再按照压力仪表的工作原理，***终在表盘上显示出被测压力值。

例如：在化工生产中，当测量具有强腐蚀的液体压力时，隔膜就像一道坚固的屏障，将腐蚀性介质与压力仪表的敏感部位隔离开来，同时又能准确地将压力传递给仪表，确保测量的准确性。

二、显著特点：适应复杂工况

1、强适应性：能够测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力。在石油化工行业中，常常需要测量含有各种复杂成分的介质压力，隔膜压力表可以轻松应对。

2、避免污染：有效避免测量截止直接进入通用型压力仪表，防止沉淀物积聚，同时易于清洗。这一特点使其在食品、制药等对卫生要求极高的行业中备受青睐。比如在食品饮料生产过程中，不会对产品造成任何污染。

3、稳定可靠：结构设计合理，具有较高的测量精度和稳定性。在发电厂的高温高压环境中，隔膜压力表依然能够准确地测量压力，为设备的安全运行提供可靠的数据支持。

三、应用领域：广泛覆盖各行业

1、石油化工：在石油炼制、化工合成等过程中，用于测量各种腐蚀性、粘性介质的压力。例如，在原油加工过程中，测量蒸馏塔内的压力，确保生产过程的安全和有效。

2、制药行业：满足制药过程中对卫生、无污染的严格要求，用于测量药液、蒸汽等介质的压力。在药品生产车间，隔膜压力表用于监控反应釜内的压力，保证药品质量的稳定性。

3、食品饮料：在食品加工。硬料灌装等环节、测量液体、气体的压力，确保产品质量和生产安全。比如在饮料生产线上，测量灌装压力，保证每一瓶饮料的灌装量一致。

4、环保水处理：在污水处理、净水处理等过程中，测量污水、化学药剂等介质的压力。例如：在污水处理厂，测量曝光池内的压力，控制污水处理的效果。

四、选型要点：精准匹配需求

1、隔膜材料：根据被测介质的性质选择合适的隔膜材质，如不锈钢、哈氏合金、钽合金、氟塑料等。对于强腐蚀性介质，可选用钽合金或氟塑料隔膜；对于一般腐蚀性介质，不锈钢隔膜即可满足要求。

2、连接方式：常见的连接方式有螺纹连接、法兰连接和卫生卡箍式连接。螺纹连接适用于一般工况：法兰连接适用于高压、大口径的场合；卫生卡箍式连接则主要用于食品、制药等卫生要求高的行业。

3、测量范围：根基实际测量需求选择合适的测量范围，确保压力表能够准确测量被测压力。避免超量程或量程过大导致测量精度下降。

4、精度等级：隔膜压力表的精度等级一般为1.6级、对于精度要求较高的场合，可选择更高精度等级的产品。

总结

隔膜压力表以其独特的工作原理、卓越的性能特点和广泛的应用领域，成为工业生产中压力测量的得力助手。在选择使用隔膜压力表时，制药充分考虑其特点和应用场景，就能使其发挥***大的效能，为各行业的生产安全和质量控制提供有力保障。
