热电阻与热电偶：从原理到应用的全方位差异剖析

作者：xpyb 添加时间：2025-04-23 08:24:09

热电偶和热电阻有以下区别

1、工作原理

·热电阻：基于金属导体或半导体的电阻值随温度变化的特性，温度升高，电阻值增加，通过测量电阻值变化推算温度。

·热电偶：基于热电效应，两种不同金属或合金连接成闭合回路，两接点温度不同时产生电动势，通过测量电动势得知温度。

2、材料与结构

·热电阻：一般使用铂、铜、镍等纯金属，结构通常是一个电阻元件，由金属丝缠在绝缘骨架上或通过激光溅射工艺在基片上形成。

·热电偶：由两种不同的金属或合金组成，如K型为镍铬-镍铝、T型为铜-铜镍，通常由两根不同材质导线组成一端焊接成测量端，另一端测量为参比端。

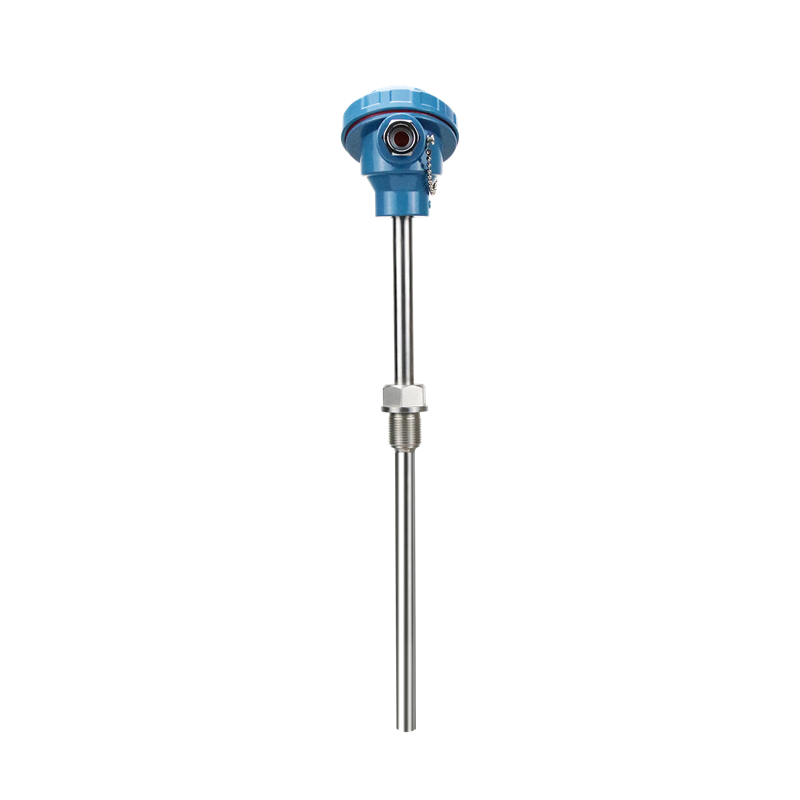

（热电偶）

3、测量范围

·热电阻：通常用于-250℃至500℃左右的中低温测量，某些型号***高可达600℃。

·热电偶：适用于较宽温度范围，可从-40℃至1600℃，常用于0℃至1000℃甚至更高温度测量。

4、信号输出

·热电阻：输出电阻值变化信号，温度变化使电阻产生正或负阻值变化，需通过电桥等电路将电阻变化转换为电压或电流信号测量。

·热电偶：输出随温度变化的感应电压（热电动势）信号，电动势大小与温度差成正比，信号微弱，需放大和处理。

5、接线方式

·热电阻：有两线制、三线制、四线制、三线制和四线制可消除引线电阻影响，提高测量准确性。

·热电偶：通常采用两线制，不需要额外线补偿引线电阻。

6、精度与稳定性

·热电阻：测量精度高、稳定性好，受外界干扰小，能提供高分辨率，适合高精度测量。

·热电偶：灵敏度高，响应速度快，但测温精度易受线径变化、冷端稳定性等外部条件影响。

7、应用场景

·热电阻：广泛应用于需要高精度测量的实验室设备、工业自动化控制系统等，适用于中性或氧化性介质。

·热电偶：常用于机械制造、电力、石油、化工等领域的高温测量，可在高温、强腐蚀等恶劣环境下工作。
