电磁流量计常见故障及排除方法

作者：xpyb 添加时间：2025-04-24 08:29:14

电磁流量计（Electromagnetic Flowmeters，简称EMF）是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。电磁流量计广泛应用于污水，氟化工，生产用水，自来水行业以及医药，钢铁，化工工程等诸多方面。

一.电磁流量计的工作原理

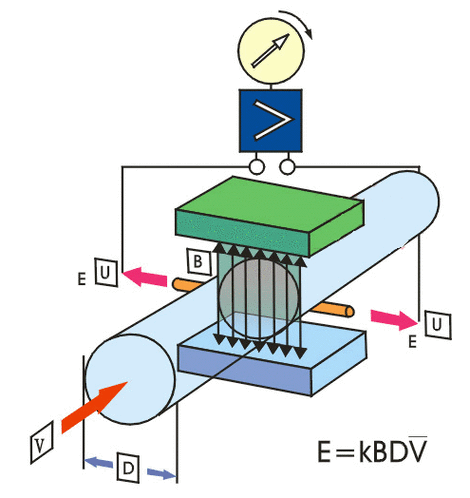

电磁流量计是根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势。

感应电动势为:E=KBDV

式中:K---与磁场分布及轴向长度有关的系数

B---磁感应强度(单位:T)

D---电极间距(单位:m)

V---导电液体平均流速(单位:m/s)

测量流体时，流体流过垂直于流动方向的磁场，导电性流体的流动感应出一个与平均流速成正比的电势，因此要求被测的流动液体的电导率高于***低限度的电导率。其感应电压信号通过两个电极检出，并通过电缆传送至转换器，经过信号处理及相关运算后，将累计流量和瞬时流量显示在转换器的显示屏上。

二．产品主要组成部件以及各部件的作用

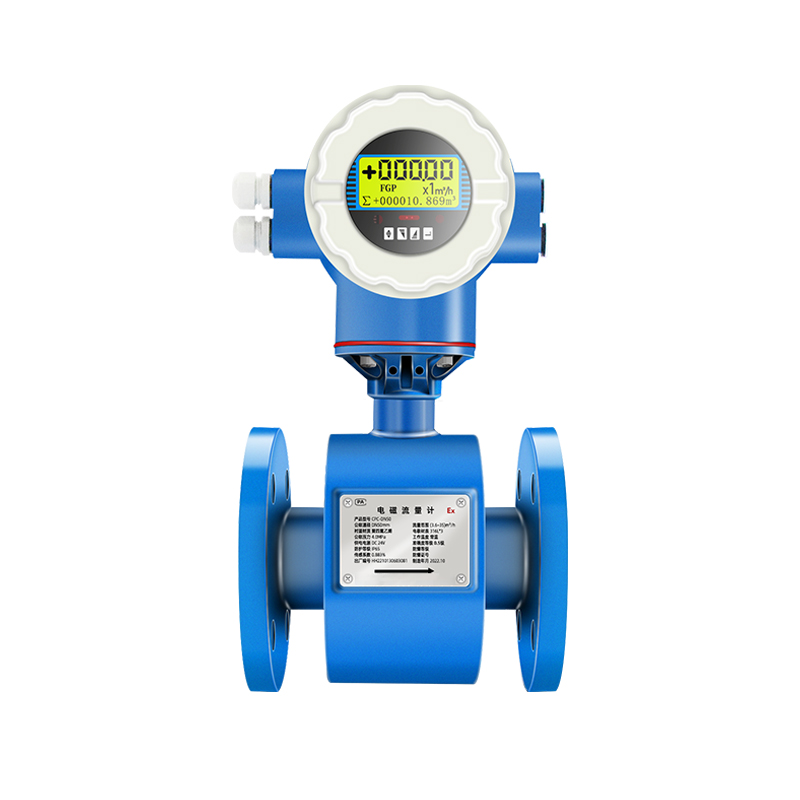

1.电磁流量计主要由磁路系统，测量导管、电极、外壳和转换器等部分组成。

其中磁路系统、测量导管、电极和外壳组成部分称为电磁传感器。

2.各部件的作用：

（1）磁路系统：作用是产生均匀的直流或交流磁场。

（2）测量导管：作用是让被测导电性介质通过，为了使磁力线通过测量导管时磁通量不被分流或短路，测量导管须***采用不导磁、低导电率、低热导率和具有一定机械强度的材料制成，可选用不导磁的不锈钢、玻璃钢、高强度塑料等。

（3）电极：作用是引出和被测量成正比的感应电势信号。电极一般采用非导磁的不锈钢制成，且要求与衬里齐平，以便流体通过时不受阻碍。

（4）衬里：作用是增加测量导管的耐腐蚀性，防止感应电势被金属测量导管管壁短路。

（5）转换器：由于介质流动产生的感应电势信号十分微弱，受各种干扰因素的影响很大。转换器作用是把电极检测到的感应电势信号放大并转换成统一的标准直流信号。

三、常见故障及排除方法

1.仪表无显示，按下述4种方法检查，如前三种都正常，第四项不能够调节则需返厂维修。

①检查电源是否接通。

②检查电源保险丝是否完好。

③检查供电电压是否符合要求。

④检查显示器对比度调节是否能够调节，并且调节是否合适。

2.信号越来越小或突然下降

测试两电极间绝缘是否破坏或被短路，两电极间电阻值正常在(70～100)Ω之间；测量管内壁可能沉积污垢，应清洗和擦拭电极，切勿划伤内衬。测量管衬里是否破坏，如破坏应予以更换。

3.空管报警

①测量流体是否充满传感器测量管。

②检查信号连线是否正确。

③检查传感器电极是否正常：

a.使流量为零，观察电导比显示，正常值应小于100%。

b.在有流量的情况下，分别测量端子的电阻，正常值应小于50k欧姆。

c.用万用表测量DS1和DS2之间的直流电压，如大于1V则传感器电极被污染，应予以清洗。

d.用导线将转换器信号输入端子SIG1、SIG2和SGND三点短路，此时如果“空管报警”提示撤销，说明转换器正常，可能是被测流体电导率低或空管阈值及空管量程设置错误。

4.上限报警

将流量量程改大可以撤消上限报警。

5.下限报警

将流量量程改小可以撤消下限报警。

6.测量的流量不准确

①测量流体是否充满传感器测量管。

②信号线连接是否正常。

③检查传感器系数、传感器零点是否按传感器标牌或出厂效验单设置正常。

7.仪表显示读数为零及故障排除

①检查仪表上下游阀门是否处于开启状态。

②确定管道内流体是否处于流动状态。

8.仪表显示读数不稳定

①检查仪表上下游直管段是否符合前10D后5D的安装要求。

②检查仪表接地是否符合安装要求。

③检查管道内液体是否满管。

注：选用电磁流量计测量流量的流体须***是导电的，因此不导电的气体、蒸汽、油类、丙铜等物质不能选用电磁流量计测量流量。
