压力表：工业安全的“无声守护者

作者：xpyb 添加时间：2025-04-25 08:32:20

在高温高压的工业环境中，一个微小的压力异常可能引发连锁事故。“压力表”作为压力系统的“眼睛”，24小时无声监控设备运行状态，为安全生产筑起第一道防线。数据显示，70%的压力相关事故可通过规范使用压力表提前预警。本文将带您全面了解压力表的核心知识，筑牢安全防线。

01、压力表的定义与核心作用

定义：

压力表（Pressure Gauge）是通过弹性元件形变驱动指针或数字显示，直接反映系统压力值的“强制性安全附件”，属于《中华人民共和国计量法》规定的强制检定器具。

核心作用：

- 实时监测：动态显示管道、容器内压力值，避免“盲操作” 。

- 超压预警：与安全阀联动，构成双重保护机制。

- 故障诊断：通过压力波动趋势判断设备堵塞、泄漏等隐患。

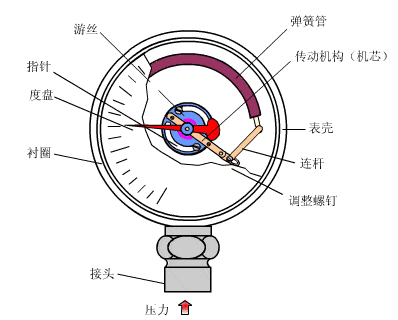

02、压力表的工作原理

基于“弹性形变-机械传动”的物理原理：

-压力传导：介质通过导压孔作用于波登管/膜盒/波纹管等弹性元件

-形变转换：弹性元件变形带动齿轮传动机构（扇形齿轮-中心齿轮组）

-数值显示：指针偏转或数字跳变，精准对应压力标尺

03、压力表类型与选型指南

压力表根据测量范围、介质类型和环境条件来选择适应的压力表。常用的压力表分类和适应范围如下图所示。

04、关键应用场景与安装规范

1. 锅炉系统

- 安装位置：汽包顶部、分汽缸出口

- 特殊要求：须***加装**虹吸管（存水弯）**防止高温蒸汽直接冲击

2. 氧气瓶/储气罐

- 强制规定：禁油处理（依据《GB/T 1226-2017》），表盘标注“禁油”标识

3. 制药无菌系统

- 材质要求：316L不锈钢壳体，镜面抛光（Ra≤0.4μm）

4. 液压机械

- 抗震设计：需选用充甘油耐震表，量程为工作压力的1.5～3倍。

05、日常检查与强制维护标准

1. 每日三查（交接班必做）

- 表体检查：无锈蚀、玻璃无裂纹、刻度清晰可辨。

- 指针状态：设备停机时指针应归零（允许±0.5%量程误差）。

- 连接部位：导压管无泄漏、接头无松动。

2. 定期维护（依法执行）

- 强制检定周期：

使用场景	检定周期	依据标准
普通工业环境	6个月	JJG 52-2013
爆炸危险区域	3个月	TSG 21-2016
医药/食品洁净区	12个月	GMP附录11

- 深度维护操作：

1.每2年更换一次密封垫片（优先选用聚四氟乙烯材质）

2.使用超声波清洗机清除机芯油污（禁用汽油等易燃溶剂）

3.采用**活塞式压力校验仪**进行三点校准（25%、50%、75%量程点）

- 报废标准：

1.弹性元件发生长久变形（如波登管无法复位）

2.基本误差超过***大允许值（例：1.6级表误差＞±1.6%FS）

3.表壳严重锈蚀导致密封失效

06、技术标准与权威依据

1. 中国标准：

- GB/T 1226-2017《一般压力表》

- JJG 52-2013《弹性元件式一般压力表、压力真空表和真空表检定规程》

- TSG 21-2016《固定式压力容器安全技术监察规程》

[下载入口：国家计量技术规范公开系统](http://jjg.spc.org.cn/)

2. 国际标准：

- ASME B40.100-2020《压力表和真空表通用规范》

- EN 837-1:2018《欧洲压力表标准》

3. 行业规范：

- HG/T 20507-2014《自动化仪表选型设计规范》

- SY/T 6423-2014《油气田压力容器检验规程》
