工业仪表 | 单法兰液位计 VS 双法兰液位计

作者：xpyb 添加时间：2025-04-27 09:25:20

在工业领域，液位测量是至关重要的，液位计作为实现这一目标的关键仪器之一，在工艺控制和安全监测中扮演着不可或缺的角色，单法兰液位计和双法兰液位计是众多液位传感器中两款重要且常见的产品，被广泛地运用于石油化工，仪器制药等行业，本文将简单介绍两种液位计的区别和联系，帮助大家更好地理解它们的特点以及适用场景。


1. 测量原理：

液位和压力关系：在静态液体中，液体的高度会产生一个压力，称为静压力（或静态压力）。静压力与液体的密度和液位高度成正比，与液体的重力加速度和液位高度的平方成正比。

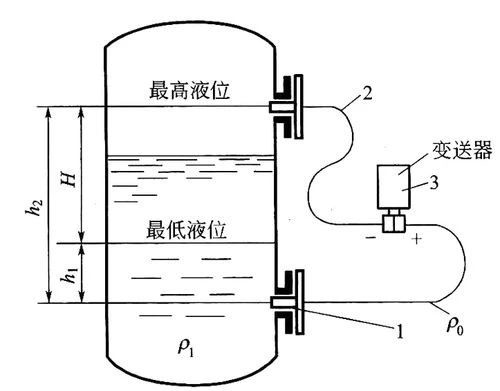

差压测量：单法兰差压液位计：通常由一个法兰连接到容器或管道，液体对测量端施加压力，测量端对应的压力即为测量值。双法兰差压液位计：由两个法兰组成，一个用于测量端（安装在液位低端），另一个用于静压端（安装在液位高端）。液体对这两个端口施加的压力差即为差压。
液位计算：单法兰差压液位计：根据测量端的压力值，结合液体的密度和重力加速度等参数，应用公式计算出液位的高度。双法兰差压液位计：通过测量测量端和静压端的压力差，结合液体的密度和重力加速度等参数，应用公式计算出液位的高度。

2. 结构特点：

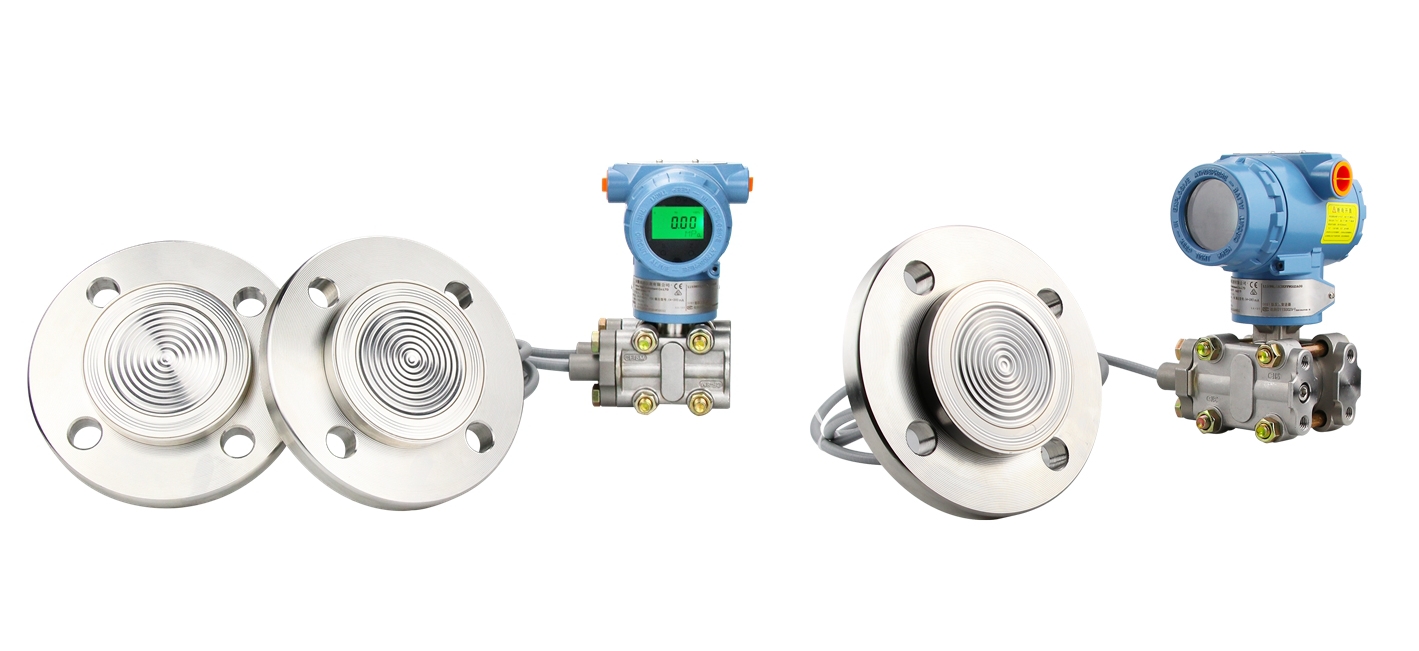

单法兰差压液位计：结构简单，通常只包含一个法兰连接到容器或管道。安装方式直接，适用于小型容器或管道。正压侧为法兰结构，负压侧通过引压管与变送器连接。测量精度高，达到变送器的技术指标。负压管道需要******密封，量程迁移时需要考虑负压管道内的介质误差。

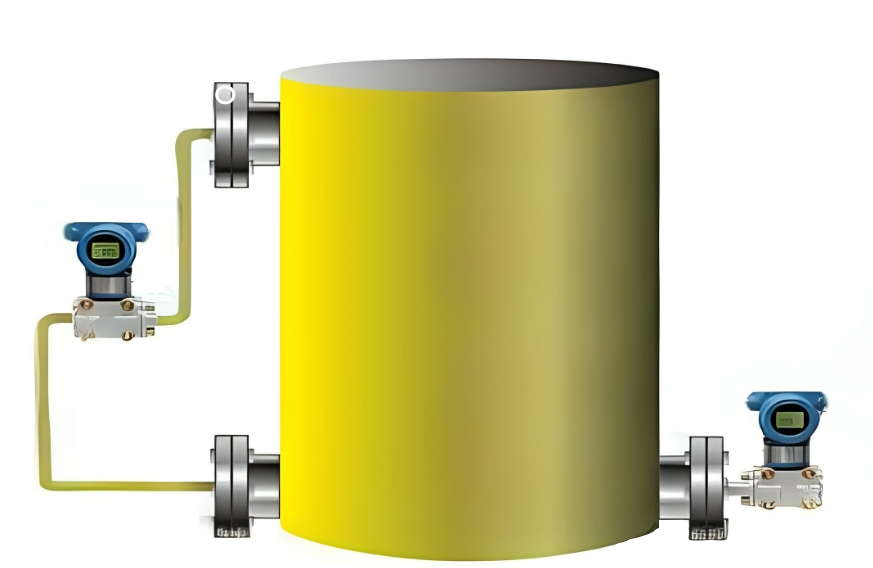

双法兰差压液位计：结构复杂，包含两个法兰：一个用于测量端，另一个用于静压端。安装方式相对复杂，需要考虑两个法兰的安装位置和连接方式。适用于大型容器或管道，可以准确测量液位高度正、负压侧均为法兰结构，直接与容器、管道连接。安装简便，校验方便，无需量程迁移。测量精度稍低，受到弹性软管连接和硅油影响，可能产生一定的传感器偏差和温度影响。
