浮子流量计选型：

一、被测液体中含有固体微粒或气体中含有液滴时均不适选用浮子流量计；而介质为透明的液体或气体，且被测介质为常温、低压的，优先考虑选用价廉的玻璃浮子流量计；被测介质为不透明的液体，且为较高温度或压力，或需进行远程测量、控制的，选用金属浮子流量计。

二、流量范围：玻璃浮子流量计范围大部10:1，金属浮子流量计的流量范围大部为5:1-10:1.

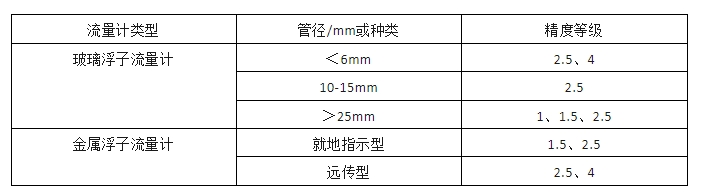

三、精度选择：

四、考虑流体黏度影响：选用稳定型浮子流量计，或选用有黏度修正资料的浮子流量计产品。

浮子流量计安装时注意：

一、垂直安装在无振动的管道，若有倾斜，倾斜角一般不应超过5°。

二、在流量计的上、下游均应安装阀门，一般上游安装全开阀门，下游安装调节阀门。

三、若被测量流体为脏物流体，应在流量计上游入口处安装过滤器，以防止锥形管喝浮子被污染而影响测量的准确性。

四、在有可能产生流体倒流的管道上，为防止流体倒流而损坏流量计，应在流量计下游安装单向阀。

浮子流量计使用中注意：

一、使用时应先缓慢地开启上游阀门至全开，然后缓慢开启下游的调节阀，以调节流量大小；

二、停止时，应先先开关闭上游的阀门，再关闭下游的调节阀。

三、在对流量计进行读数十，应以浮子***大直径处进行读数。

四、当流量计的锥形管或浮子受到污染时，应及时进行清理。

五、若被测流体的密度与出厂标定流体的密度不一致时，应对流量计进行刻度换算，换算方法和换算公式在流量计的使用说明书中都有详述。

六、浮子流量计应定期检定。

涡轮流量计：利用置于流量计中叶轮的旋转角速度与流量流速成比例的关系，通过测量叶轮的转速换算出通过管道流体体积流量大小，实现对流量测量的仪表。

涡轮流量计的结构：壳体组件、前导向架组件、叶轮组件、后导向架组件、压紧圈、磁电感应转换器等。

涡轮流量计的工作原理：被测流体通过涡轮流量计时，当流体通过导流器冲击涡轮叶片，使涡轮旋转，涡轮转速随流量的变化，流量越大、涡轮转速越大。再经辞典转换装置把涡轮的转速转换为相应频率的电脉冲，经前置放大器放大后，送入显示仪表进行计数和显示，更具单位时间内脉冲数和累积脉冲数即可求出瞬时流量和累积流量。

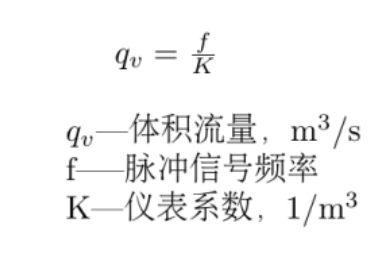

涡轮流量计的流量与信号脉冲频率关系：

涡轮流量计的分类：

一、按安装方式分为轴向型，叶轮轴中心语管道轴心重合；径向型，叶轮轴中心与管道轴心垂直。

二、按被测介质分为液体用和气体用。

三、按检测信号方式分为：

（1）感应式。涡轮是嵌有永磁材料，当涡轮旋转时，壳体上的检测线圈产生的感应电势发生周期性的变化并经放大输出。

（2）变磁组式。指叶片式由导磁材料制成，当涡轮旋转时，磁通量发生周期性的变化，经放大输出。

（3）光电式。当叶片旋转时，周期性地遮断光束，再将光脉冲信号转换成电脉冲信号。

涡轮流量计的优点：

一、精度较高：测量精度可达到1.0、1.5级。

二、测量范围较宽：***大和***小线性流量比可达到6:1和10:1。

三、重复性好：短期重复性可达0.05%-0.2%。

四、压力损失小：在***大流量下，压力损失约为0.01-0.1MPa。

五、数字信号输出：输出与流量成正比的脉冲频率信号，便于远传和计算机数据处理。

六、结构简单，安装维修方便。

涡轮流量计的不足：

一、受被测液体物性如密度（气体流量计）和黏度（液体流量计）的影响较大，必要时采取相应的补偿或修正措施。

二、高黏度含有悬浮物的液体，易造成轴承磨损及卡柱等问题，限制了使用范围。

三、流体的流速分布畸变和旋转流对流量计影响较大，需要加长上、下游直管的长度，会限制流量计的安装空间。

四、流量计对被测介质的清洁度要求较高，限制使用领域。

五、Φ50一笑的小管径流量计受流量特性影响较为严重。
