压力变送器膜片选型：从介质特性到工况适配的全维度指南

作者：xpyb 添加时间：2025-06-24 08:38:58

压力变送器膜片作为感知压力信号的核心部件，其选型直接影响测量精度、设备寿命及系统安全性。以下从介质特性、工况条件、材料性能、结构设计等维度，提供系统化的选型指南。

一、介质特性分析：选型的基础前提

1. 介质腐蚀性分级

介质类型	典型物质	腐蚀性等级	推荐膜片材料
弱腐蚀性	水、盐水、非氧化性酸	低	316L 不锈钢、钛合金
强腐蚀性	硫酸、盐酸、氢氧化钠	高	哈氏合金 C-276、钽、陶瓷
特殊腐蚀性	氢氟酸、王水	极强	钽、PTFE 涂层、蒙乃尔合金
无腐蚀性	空气、油类、惰性气体	无	304 不锈钢、铝合金

案例：处理浓度＞50% 的硫酸时，须***选用哈氏合金 C-276，因 316L 不锈钢会发生晶间腐蚀。

2. 介质物理状态

液态介质：需考虑粘度（高粘度介质如糖浆需选用大膜片面积）、是否含颗粒（颗粒直径＞0.1mm 时需用凸膜片防堵塞）。
气态介质：关注压缩性及流动状态（高速气流可能导致膜片振动，需加强刚度设计）。
固态 / 浆态介质：如泥浆、矿浆，需选用耐磨损的陶瓷膜片或带保护涂层的金属膜片。

3. 介质温度与化学活性

高温介质（＞200℃）：需选用镍基合金（如 Inconel 625）或耐高温陶瓷，避免材料热蠕变。
低温介质（＜-50℃）：需验证材料低温韧性，316L 不锈钢在 - 196℃下仍具良好延展性。
易结晶介质：如饱和盐水，需选用凸膜片或带加热夹套的结构，防止结晶堵塞。

二、工况条件评估：动态环境下的适配要点

1. 压力参数范围

静压范围：膜片额定压力需比***大工作压力高 30%~50%（如工作压力 10MPa，膜片耐压应≥15MPa）。
压力波动频率：高频波动（如泵出口）需选用刚性膜片（如钛合金），避免疲劳损坏。
负压工况：真空环境需选用带支撑结构的膜片，防止膜片吸瘪（如波纹膜片 + 支撑环）。

2. 环境因素影响

温度梯度：温差＞50℃时，需考虑膜片与变送器主体的热膨胀系数匹配（如不锈钢膜片配不锈钢本体）。
振动与冲击：振动频率＞50Hz 或冲击加速度＞50g 时，需选用厚膜片（厚度≥1.5mm）或加固安装方式。
电磁环境：强磁场区域（如电机附近）需选用非磁性材料（如钛合金、陶瓷），避免磁干扰。

3. 安装与空间限制

安装方式：

法兰安装：适用于高压、大口径管道（DN≥50），需匹配法兰标准（如 ANSI 150LB）。
螺纹安装：适用于中小管径（DN≤25），需注意螺纹规格（如 NPT 1/2"）与密封胶带兼容性。

空间要求：紧凑型设备需选用薄型膜片（厚度≤0.5mm），如平膜片结构。

三、膜片材料选型：性能与成本的平衡

1. 金属材料特性对比

材料类型	耐腐蚀性	温度范围（℃）	强度	成本指数	典型应用场景
316L 不锈钢	耐弱酸、海水、食品介质	-200~400	中	1	食品饮料、水处理
哈氏合金 C-276	耐强酸、氯化物	-270~1300	高	5	化工、石油炼化
钽	耐氢氟酸、王水	-269~150	中	8	制药、氟化物生产
蒙乃尔合金 400	耐氢氟酸、碱液	-270~480	高	4	海洋工程、碱处理
钛合金 TA2	耐海水、氯介质	-253~300	高	3	船舶、海水淡化

2. 非金属材料应用

陶瓷（Al₂O₃）：耐磨损、抗腐蚀（pH 0~14），适用于泥浆、颗粒介质，但抗冲击性差。
PTFE（聚四氟乙烯）：耐几乎所有化学介质，常用于涂层（厚度 50~100μm），但温度≤260℃。
蓝宝石：高硬度（莫氏 9 级）、耐高温（≤600℃），适用于高精度压力测量（如航空航天）。

四、膜片结构设计：适配不同工况的技术方案

1. 按结构形态分类

平膜片：

特点：结构简单、成本低，适用于静态或低压力场合（≤1MPa）。
限制：高压力下易变形，不适用于含颗粒介质。

波纹膜片：

特点：通过波纹槽增加刚度，可承受高压（1~100MPa），动态响应好。
应用：液压系统、压缩机出口压力测量。

凸膜片（隔膜）：

特点：凸起结构防止颗粒沉积，适用于粘稠或含固体颗粒介质。
设计要点：凸起高度需≥颗粒***大直径的 2 倍。

复合膜片：

结构：金属基底 + 耐腐蚀涂层（如 316L+PTFE），兼顾强度与耐腐蚀性。
应用：化工反应釜、废水处理。

2. 特殊工况专用结构

卫生级膜片：

要求：表面粗糙度 Ra≤0.8μm，无死角设计，符合 FDA/GMP 标准。
结构：圆弧过渡边缘 + 电抛光处理，常用于食品、制药行业。

抗振膜片：

设计：增加膜片厚度（≥2mm）+ 周边加固环，振动频率≤300Hz 时有效。

高温膜片：

结构：带散热翅片 + 膨胀补偿结构，适用于温度＞500℃的场景（如锅炉蒸汽）。

五、选型流程：从需求到方案的系统化路径

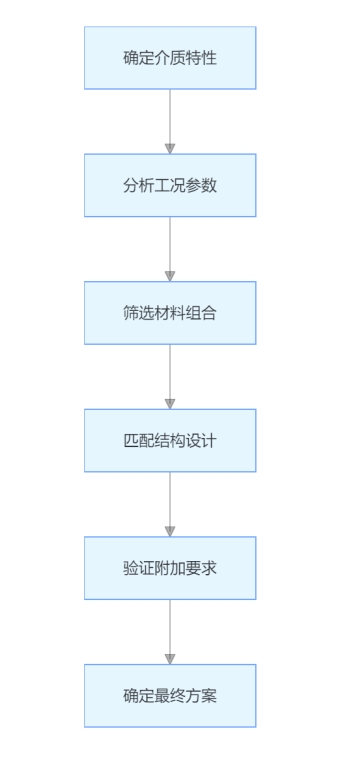

1. 五步选型法


2. 关键验证点

耐压测试：按 ASME B31.3 标准进行 1.5 倍额定压力静压测试，保压 30 分钟无泄漏。
温度循环测试：在 - 40℃~120℃范围内循环 50 次，测量误差≤±0.5% FS。
腐蚀测试：按 ASTM G31 标准进行介质浸泡试验，持续 72 小时后膜片失重≤0.1%。

六、常见选型误区与解决方案

1. 误区 1：忽略介质粘度影响

后果：高粘度介质（如沥青，粘度＞1000cP）导致膜片响应延迟，测量误差＞5%。
解决方案：选用大直径膜片（直径≥50mm）+ 薄型结构（厚度≤0.3mm），降低介质阻力。

2. 误区 2：低估温度交变效应

后果：昼夜温差＞30℃时，膜片与本体热膨胀差导致零点漂移（如 316L 不锈钢在 - 20℃~60℃区间漂移 0.02% FS/℃）。
解决方案：选用温度补偿型膜片（如镍铁合金 + 陶瓷复合结构），或增加温度传感器实时修正。

3. 误区 3：未考虑介质气化压力

后果：液态介质在低压下气化（如丙烷在 - 42℃气化），导致膜片承受交变应力破裂。
解决方案：计算介质饱和蒸气压，确保膜片***低工作压力＞蒸气压 1.2 倍，或选用防气化膜片结构（如双膜片隔离设计）。

七、行业应用案例参考

1. 化工行业：硫酸储罐压力测量

介质：98% 硫酸，温度 60℃，压力 0~0.5MPa
选型方案：哈氏合金 C-276 波纹膜片 + 凸型结构，带 PTFE 内衬防结晶
优势：耐强腐蚀且防止硫酸结晶堵塞膜片表面

2. 食品行业：发酵罐压力监控

介质：牛奶发酵液（pH 4.5~6.5），温度 37℃，压力 - 0.1~0.3MPa
选型方案：316L 不锈钢卫生级平膜片，表面电抛光（Ra≤0.4μm）
合规性：符合 3A 卫生标准，便于 CIP 清洗

3. 石油行业：井口压力监测

介质：含 H₂S 原油（H₂S 浓度 2000ppm），温度 120℃，压力 0~35MPa
选型方案：蒙乃尔合金 400 波纹膜片 + 铠装保护套，耐压 52.5MPa
安全设计：防爆认证（ATEX II 2G Ex d IIC T6），防 H₂S 应力腐蚀

八、选型工具与资源推荐

材料腐蚀数据库：

NACE Corrosion Database：查询金属在不同介质中的腐蚀速率
ChemResist：聚合物材料耐化学性在线检索工具

压力膜片计算软件：

ANSYS Mechanical：膜片应力应变******分析
COMSOL Multiphysics：多物理场耦合下的膜片动态响应模拟

行业标准参***：

ISO 10477：压力变送器性能测试标准
API 674：流程工业用压力仪表规范

通过以上从介质到工况、从材料到结构的全维度分析，可确保压力变送器膜片在复杂工业环境中实现长期可靠运行。选型时需结合定量计算与工程经验，必要时通过模拟测试验证方案可行性。
