防腐型雷达物位计

作者：西派仪表添加时间：2022-05-25 09:23:34

一、仪表概述：防腐型雷达物位计,防腐型雷达液位计采用微波脉冲的测量方法，并可在工业频率波段范围内正常，波束能量低，可安装于各种

金属、非金属容器或管道内，对液体、浆料及颗粒料的物位进行非接触式连续测量。适用于粉尘、温度、压力变化大，有惰性气体及蒸汽存在的

场合。雷达物位计对人体及环境均无伤害，还具有不受介质比重的影响，不受介电常数变化的影响，不需要现场校调等优点，不论是对工业需要

，还是对顾客经济实惠的考虑，都是不错的选择。

二、测量原理：雷达物位计是将发射能量很低的***短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转

、换成物位信号。一种特殊的时间延伸方法可以确保***短时间内稳定和***的测量。800系列雷达物位计即使在工况比较复杂，存在虚假回波的情

况下，其用新的微处理技术和调试软件也可以准确的分析出物位的回波。输入天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信

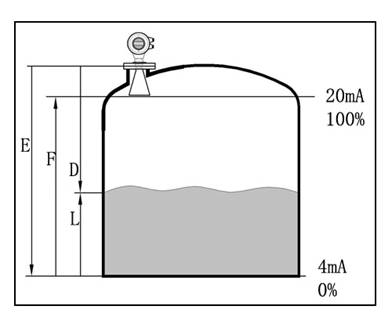

号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的

时间行程T成正比： D=C×T/2 其中C为光速因空罐的距离E已知，则物位L为： L=E-D 输出通过输入空罐高度E（=零点），满罐高度F（=满量程

）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

三、应用场合：防腐型雷达物位计适用于高温（350℃）、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该

仪器主要技术指标达到或优于国内外******产品,且安装调试

简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。

四、性能特点：

1、无盲区，高精度。

2、两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。

3、不受压力变化、温度变化、惰性气体、真空、烟尘、蒸汽等环境

影响。

4、安装简便，牢固耐用，免维护。

5、HART或PROFIBUS-PA通信协议及基金现场总线协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件GDPF实现简单的组态设

定和编程。

6、测量灵敏，刷新速度快。

7、适用于高温工况，高达200℃过程温度，当采用高温延长

天线时可达300℃。

五、技术指标：

1、工作频率：6.8GHz；

2、测量范围：缆式：0-35m杆式、同轴式：0-6m；

3、重复性：±3mm；

4、分辨率：1mm；

5、采样：回波采样54次/s；

6、响应速度：>0.2S（根据具体使用情况而定）；

7、精度：<0.1%；

8、输出电流信号：4-20mA；

9、通讯接口：HART通讯协议；

10、过程连接：G1-1/2，G3/4法兰:DN50，DN80，DN100，DN150；

11、过程压力：-1～60bar；

12、电源：

24VDC（±10%）纹波电压：1Vpp；

13、耗电量：max22.5mA；

14、环境条件：温度：-40℃～+250℃；

15、外壳防护等级：IP68；

16、防爆

等级：EXiaIICT6；

17、两线制接线：仪表供电和信号输出共用一根两芯电缆；

18、电缆入口：M20×1.5（电缆直径5～9mm）。
