为什么耐磨球阀用不了多久就内漏外漏？根源不止是密

作者：xpyb 添加时间：2025-09-04 08:37:16

耐磨球阀是把控介质输送的 “关键关卡”，可它一旦出现质量问题，小则导致介质泄漏，大则引发设备卡涩、生产线停机，后续维修不仅费时间，还会增加额外成本。你是否在工作中遇到过耐磨球阀的故障问题？阀座和阀球密封面拉伤、涂层脱落、污垢结块、内外泄漏、动作卡涩甚至阀杆断裂。

那么，这些问题究竟是如何产生的？又该如何有效避免和解决？

1、耐磨球阀有哪些常见质量问题？

阀座和阀球密封面拉伤

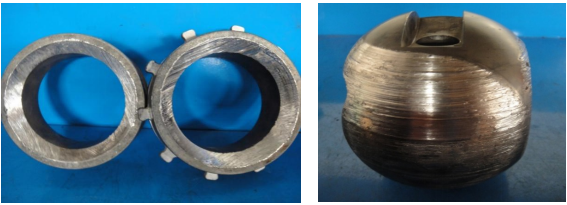

图阀座和阀球密封面拉伤实例

原因分析：涂层硬度低等。

解决办法有以下几点：

1）分析应用工况和介质特性，了解介质中固体颗粒或粉料的硬度。

2）改进硬化处理方案和喷涂粉末配方，提高涂层硬度。

3）阀座密封面采用刮刀式结构，避免介质在密封面堆积等。

涂层脱落

图阀球涂层脱落实例

原因分析：涂层结合力差，涂层耐腐蚀性差等。

解决办法有以下几点：

1）改进表面硬化处理方案，提高涂层结合力和喷涂质量。

2）改进喷涂粉末配方，增加涂层抗腐蚀性能等。

污垢在弹簧腔内聚集或结块

图污垢在弹簧腔内聚集或结块实例

原因分析：阀座结构设计不合理，导致油污进入阀座弹簧腔等。

解决办法有以下几点：

1）阀座弹簧采用内腔封闭式等防尘结构。

2）重油、粉料和含固体颗粒工况*********阀门尽量采用碟簧等。

阀门外漏

原因分析：阀杆密封结构设计不合理；阀杆密封填料质量不合格等。

解决办法有以下几点：

1）阀杆填料密封采用多重复合密封低逸散结构。

2）阀杆密封填料采用高性能******品牌产品等。

阀门内漏

原因分析：阀球密封面和/或阀座密封面拉伤导致泄漏；阀座内腔密封失效导致泄漏等。

解决办法有以下几点：

1）改进硬化方案和喷涂粉末配方，提高涂层质量，避免密封面拉伤。

2）阀座密封面采用刮刀式结构，避免介质堆积造成密封面拉伤。

3）阀座弹簧采用内腔封闭式等防尘结构，避免阀座内腔密封失效。

4）改进阀门结构设计、提高阀门关键部件加工精度等。

阀门动作卡涩

原因分析：阀门开、关过程中，粉料或固体颗粒在阀腔、阀座与阀体缝隙、弹簧腔、阀轴与轴承缝隙等部位聚集或结块，造成阀球和阀座密封面拉伤、弹簧失效、阀座弹性元件失效、阀轴抱死等，导致阀门扭矩增大；执行机构输出力矩偏小等。

解决办法有以下几点：

1）改进硬化方案和喷涂粉末配方，提高涂层质量，避免密封面拉伤。

2）阀座密封面采用刮刀式结构，避免介质堆积造成密封面拉伤。

3）阀座弹簧采用内腔封闭式等防尘结构，避免阀座内腔密封失效。

4）改进阀门结构设计、提高阀门关键部件加工精度，减少阀门扭矩。

5）按有关标准规范要求选用合适的执行机构输出力矩等。

阀杆断裂

图阀杆断裂实例

原因分析：阀杆直径偏小；阀杆材料强度和刚度偏低等。

解决办法有以下几点：

1）加粗阀杆直径。

2）阀杆改用高强度材料。

3）改进阀门结构，提高阀门加工和装配精度，减小阀门扭矩等。

2、耐磨球阀质量控制要点有哪些？

结构设计

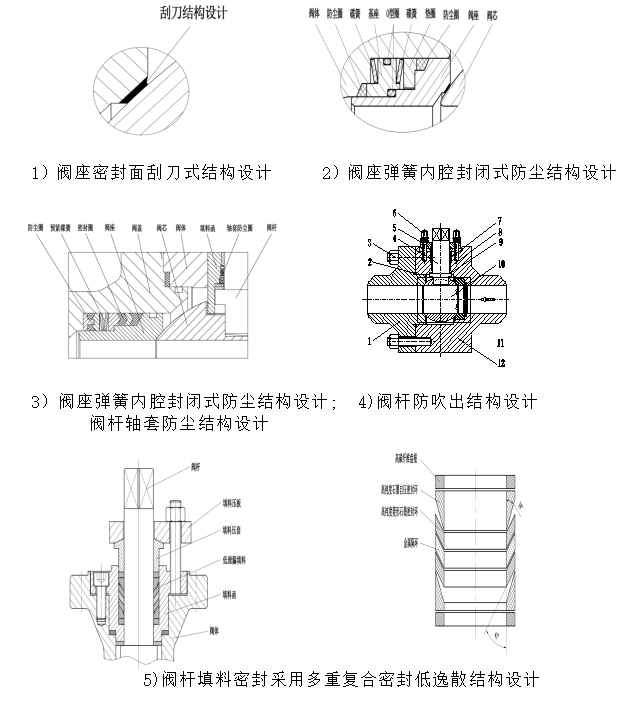

耐磨球阀的结构设计如下：

1）阀座弹簧采用内腔封闭式防尘结构。

2）阀座密封面采用刮刀式结构。

3）阀座弹簧采用内腔封闭式防尘结构。

4）阀轴和轴承（套）内表面采用耐磨结构。

5）阀杆采用防吹出结构。

6）阀杆填料密封采用多重复合密封低逸散结构。

关键零部件加工精度

关键零部件加工精度应注意以下几点：

1）球体驱动槽对称度和垂直度。浮动球驱动槽的对称度和垂直度差会造成回转偏向，导致球体和阀座硬化层拉伤和磨损；固定球的上下两端轴头或内孔的同轴度和垂直度差会导致上下轴承内部挤压，阀门扭矩增大。

2）阀球和阀座密封面圆度。阀球和阀座密封面的圆度应根据阀门口径和开关频率满足不同的真球度要求。阀球圆度差会导致阀门扭矩增大，阀座密封面圆度差会影响阀球和阀座的密封性能。

3）表面光洁度。球体和阀座表面光洁度应不大于Ra0.2，阀杆表面光洁度应不大于Ra0.4。

4）阀座同心度。固定式低温球阀两端阀座同心度应不大于0.05mm才能实现双向密封。

表面硬化处理

耐磨球阀应根据各部件的特点采用不同的硬化工艺。常用的有：超音速喷涂、氧乙炔火焰喷涂、等离子喷涂、激光熔覆和气相沉淀。

1）超音速喷涂

HVOF：喷涂燃料为煤油（油***）

HVAF：喷涂燃料为丙烷（气枪）

特点：涂层厚度为0.20～0.25mm，涂层结合力为70～90MPa，涂层硬度为HV750～HV1200。涂层孔隙率HVOF比HVAF大。

2）氧乙炔火焰喷涂。特点：涂层厚度为0.5～0.7mm，涂层结合力不小于200MPa，涂层硬度为HRC50～HRC65(HV500～HV830)，涂层孔隙率不大于0.5%。热喷后须***进行重熔提高喷焊层的结合力和抗氧化能力。

3）等离子喷涂。特点：涂层厚度为0.25～3mm，硬度为HV700～HV1000。

4）激光熔覆。特点：涂层厚度可达0.5mm，涂层孔隙率不大于0.1，涂层硬度较高。

5）气相沉淀。气相沉淀分为：化学气相沉淀(CVD)和物理气相沉淀（PVD）。特点：硬化层厚度为2～5μm，硬度不小于HV2000。

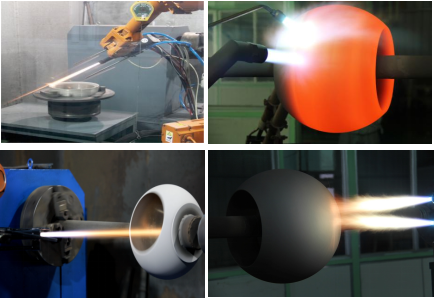

图等离子喷涂、氧乙炔火焰喷涂、超音速喷涂实例

以上就是耐磨球阀的常见质量问题——从密封面拉伤、涂层脱落、污垢堆积，到内漏外漏、动作卡涩、阀杆断裂，逐一拆解每个问题的成因，给出可落地的解决办法，帮你从 “事后维修” 转向 “事前预防”。
