大风一来差变测微压就不准，这两招稳解决！

作者：xpyb 添加时间：2025-09-20 09:42:04

SH/T 3005-2016提及对于测量微小压力、微小负压场合，宜选用差压变送器。但一些企业在现场安装时，对差压变送器的通大气侧未做任何处理和防护。无风和微风时，一切看似正常，可一旦刮起大风，风力直接作用于通大气侧膜片，就会导致检测输出的压力值大幅波动，严重影响使用。那么，面对这一棘手问题，我们该如何做好防护措施呢？

本文通过量化估算风力影响，为设计人员、安装人员提供参考依据，并提出防护措施。

"

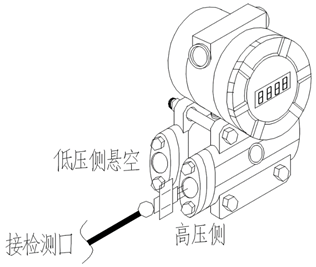

石化规SH/T 3005-2016的6.3.3条款原文：对于测量微小压力、微小负压场合，宜选用差压变送器。实际工程应用中如储罐罐顶的氮封压力、加热炉压力等场合，对于微小压力、微小负压场合很多采用差压变送器检测压力。其检测连接方式通常可差压变送器高压侧接检测口，低压侧通大气，如下图：

1、量化估算

废话不多说，直接上公式：P=0.5×ρ×v×v

P：风压力，单位Pa

ρ：空气密度，单位kg/m3

v：风速，单位m/s

实际上，空气密度会随不同温度、不同大气压力、不同空气湿度而变化，因此即使在同一个地点的不同时段空气密度也不是定值（可通过公式计算），但作为工程估算可取单位1.2单位kg/m3。

对于非封闭场合的差压变送器安装位置不同和周围空间环境不同，其所在地的风速也不一样，且风力也几乎不会是垂直作用于通大气侧膜片，但作为工程估算同样应按***大可能影响效果而取值。通常情况下，风速取值可依据当地气象数据取重现期为50年的极大风速

注：一般国内项目提供的气象数据若无特别说明，其风速为当地空旷平坦地面上10米高处数据。

通过实例说明风力影响程度：

例一：广东湛江某厂项目，根据气象数据（在项目可研、安全专篇、环境专篇等文件中一般都有），***大风速（地面以上10米处，50年一遇）为36.2m/s，极大风速（2015年10月4日台风彩虹）52.7m/s。

取极大风速时P=0.5×1.2×52.7×52.7≈1666Pa。

可见若采用差压变送器测罐顶氮封压力、测加热炉烟气压力等，往往这些检测点（变送器安装位置）又位于高处且相对空旷，在通大气侧若不做防护措施时***不理想状况下，可产生1666Pa波动误差。

例二：山东东营某厂项目，根据气象数据，极大风速（50年一遇）为36.9m/s。

P=0.5×1.2×36.9×36.9≈817Pa

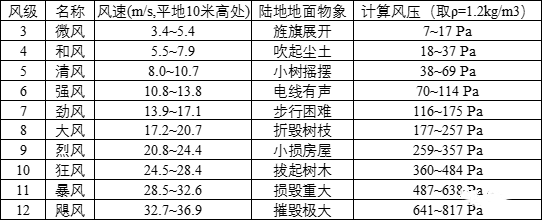

以下为3~12级风力对应的估值风压

2、防护措施

当采用差压变送器测压力时，且通过估算后需要对通大气侧采取防护时，原则就是防止或减弱风力作用于通大气侧膜片，但不能封堵密闭，一般有以下方式：

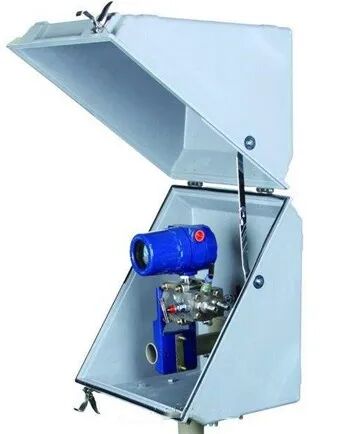

差压变送器安装在透气的保护箱内。

多台差压变送器集中安装时，可安装在较大透气的保护箱内，也可把通大气侧集中引至保护箱中。

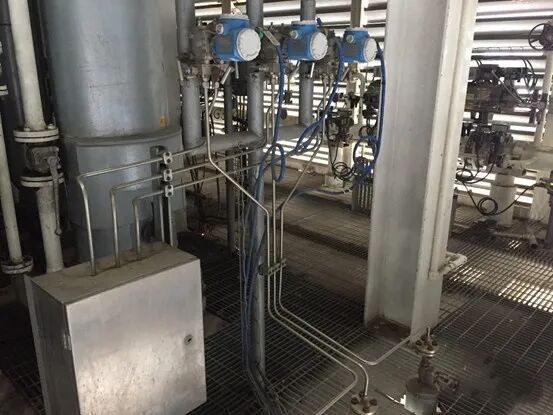

如下图把通大气侧通过引压管线集中引至透气保护箱内。

对于极大风速不大的场合但又需防护的，可在通大气侧连接一根L型短管，管口末端朝下
