涡街流量计的测压点为什么不能选在表前？

作者：xpyb 添加时间：2025-10-14 08:56:20

在使用涡街流量计测量气体或蒸汽流量时，通常需要测量流体压力。多数制造商建议将测压点设置在涡街流量传感器的下游位置，但也有部分厂商推荐设于上游。那么，测压点究竟应如何选择？

建议设于下游的原因：根据涡街流量计的工作原理，旋涡剥离频率与旋涡发生体下游的平均流速成正比，因此其输出频率反映的是该处的体积流量。

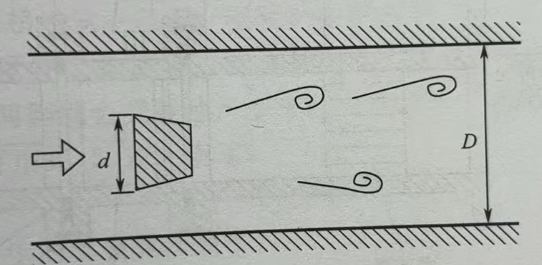

图卡曼涡街

对于气体测量，需将工况下的体积流量转换为标准状态体积流量；对于蒸汽，则需获取该体积流量对应的流体密度，两者均需已知工况条件下的流体压力。由于气体和蒸汽具有可压缩性，管道不同断面处的静压并不相同，因此测压点的选择至关重要。

考虑到涡街流量计所测量的体积流量实际对应于旋涡发生体下游位置，理论上测压口应设于该处的管壁。然而，目前尚无制造商在传感器表体上设置测压口，因此用户通常需在流量计下游的管道上开设测压口。从原理上看，该处测得的压力略高于旋涡生成处的实际压力，但对于精度等级为0.75%～1.5%的流量计而言，由此引入的误差可忽略不计。

上游测压带来多大误差：如果将测压口开在涡街流量计的上游，测得的压力要比下游高得多。因为流体流过旋涡发生体时，在发生体前后要产生压力降。横河公司对自己的涡街流量计的压力降提出了一个公式，即

Δp——压力损失，MPa

ρ——流体密度，kg/m3

v——流速，m/s

从该式可见，当流速较低时，Δp并不大，但随着流速的增高，Δp就快速增大，成为不可忽略的变量。

例如对于0.8MPa（流量计下游值）饱和蒸汽，ρ约为5.15kg/m3，在流速为60m/s时，Δp=19.5KPa，则上游压力就为0.8195MPa。对应的密度ρ=5.26kg/m3，于是质量流量计算结果偏高2%，这是个不小的数字。

来自其他方面的意见：在英国国家标准BS 7405-1991《封闭管道中流体流量测量用流量表应用和选择指南》种有一幅图如下图所示。这个建议与涡街流量计工作原理是吻合的。另外，下图是典型的旋进旋涡式流量计结构图。从图中可见，在旋涡检测元件的正下方开有一个取压礼，从原理分析，这样设计是合理的。如果没有这个孔，要将测压孔开到流量计下游的管道上，那就差得更多了，因为在检测元件下游有一个消旋器，流速较高时，消旋器上的压力降也不容忽视。

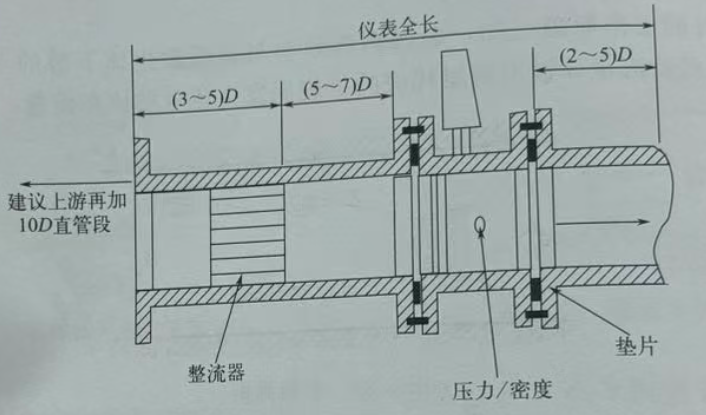

图涡街流量计安装建议

图旋进旋涡式流量计结构
