报警器与声光报警不联动：原因拆解 + 实操排查手册

作者：xpyb 添加时间：2025-11-06 08:27:05

报警器与声光报警不联动是非常常见的鼓掌，但是排查原因非常的繁琐与费时费力，小编通过请教行业大咖和自己总结的经验，编制如下内容，进攻参考。

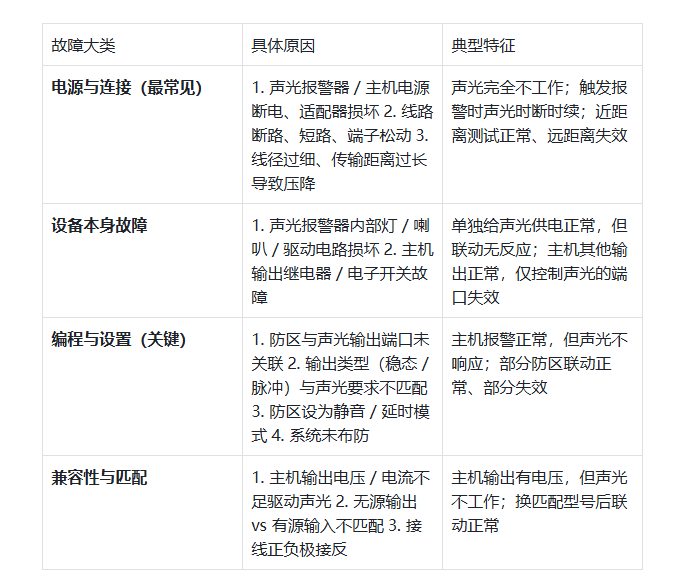

一、电源与连接问题 (***基础、***常见)

二、 step-by-step 快速排查流程（从简到繁，节省 80% 时间）

第一步：5 分钟基础排查（先排除***易忽略问题）

确认主机处于布防状态（离家 / 留守模式，而非撤防）；
手动触发布防防区（如开门），观察主机是否自身报警（蜂鸣 / 屏幕提示）：

主机不报警：先排查探测器或主机本身，与声光联动无关；
主机报警但声光无反应：继续下一步。

第二步：10 分钟设备单独验证（锁定是否设备故障）

断开声光与主机的连接，用匹配电压的直流电源（如 12V/24V，参考声光说明书）直接给声光供电：
声光正常报警：设备完好，问题在接线 / 编程 / 主机；
声光不报警：直接更换声光报警器（无需后续排查）。

第三步：15 分钟编程与设置核查（核心关键步骤）

查联动关联：进入主机编程菜单，找 “输出映射”“继电器关联” 选项，确认触发的防区已绑定声光对应的输出端口；
查输出模式：确认输出端口设为 “稳态输出”（多数声光需持续电压驱动，脉冲模式可能仅闪一下）；
查防区属性：触发防区未设为 “静音防区”“内部防区”（这类防区可能屏蔽外部声光）。

提示：不懂编程可直接联系安装商，提供主机型号 + 声光型号，让其远程指导或上门调试。

第四步：20 分钟线路与电压检测（需万用表）

触发报警时，用万用表测量主机声光输出端口：

无电压输出：问题在主机编程（未设置联动）或主机输出模块故障；
有电压输出：继续下一步；

测量声光报警器输入端电压：

电压明显低于主机输出（如主机 12V，终端仅 8V）：线路压降过大，换粗线径或缩短距离；
无电压：线路断路 / 短路，逐段检查接线端子、线缆（要点查墙角、穿管处）。

第五步：兼容性核查（排除 “先天不匹配”）

对比主机输出参数（电压 / 电流）与声光要求：如主机输出 12V/0.5A，声光需 12V/1A → 加中间继电器放大电流；
确认信号类型：

主机是 “无源干触点”（仅开关信号）：声光需支持无源输入，或加电源适配器转换为有源信号；
主机是 “有源电压输出”：声光需对应电压输入，且正负极接线正确。

第六步：兜底方案（仍未解决）

主机输出模块故障：更换主机输出板或加外置继电器；
多次排查无果：联系专业安防技术人员（携带主机编程手册、万用表、备用声光）。

三、实操避坑提醒

接线时做好标签（如 “主机输出 1→声光正极”），避免后续排查混淆；
远距离传输（＞50 米）优先用 0.75mm² 以上线径，减少压降；
无源干触点与有源信号匹配：可加 12V 电源 + 继电器转换（具体接线：主机干触点控制继电器通断，继电器串联电源与声光）；
测试时先断开其他联动设备，仅保留声光，避免交叉干扰。
