浮力式液位计核心要点，一次讲透！

作者：xpyb 添加时间：2025-11-18 08:29:50

仪表这行，理论知识就像手里的扳手——看着不起眼，关键时候掉链子可不行！无论是考初级证还是日常干活想打底子，那些电路图、传感器原理、故障排查逻辑，都是绕不开的硬骨头。

1、常见浮力式液位计有哪些？它们各有什么特点？

常见的恒浮力式液位计如下：

（1）浮球液位计

这种仪表的结构是机械杠杆系统。杠杆的一端连空心浮球，另一端装平衡锤，所以是力矩平衡式仪表。浮球伸入工艺容器，并一半浸在介质内，所以随着容器内的液面变化而上下移动，通过杠杆支点，在另一端（即平衡锤一端）产生相反方向的移动，从而带动指针，指示被测液面，或推动微动开关，使接点断开或导通，发出报警信号，或者通过转换机构，输出相应的电流或气压信号。

这类仪表变化灵活，容易适应介质的温度、压力、黏度等条件。但受机械杠杆长度的限制，测量范围较小。

（2）浮子钢带（钢丝绳）液位计

这类液位计的浮子系在钢带（钢丝绳）上，钢带的另一端系平衡锤或钢带收放轮。当液位变化时，浮子和钢带也跟着上下移动。如果指针直接和钢丝绳相连，则液位在就地的标度尺上指示。如果钢带的移动转化为钢带轮的转动，则液位的大小，除了就地指示外，还可通过自整角机或码盘进行远距离传送。

这类液位计的测量范围宽。

（3）磁耦合浮子式液位计

这类液位计的浮子内带有长久磁铁，然后通过磁耦合传送出液位的高低。例如翻板液位计。

这种液位计的量程较大，工作压力较高。

2、翻板液位计的翻板由什么材质制造？它是怎么工作的？

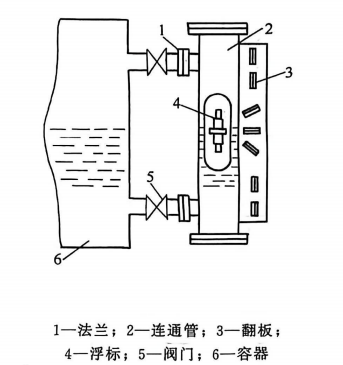

翻板液位计的翻板是由导磁的薄铁皮制成。每片宽10mm，垂直排列，并各自能绕框架上的小轴翻转（如图）。翻板的一面涂红漆，另一面涂银灰漆。工作时，液位计的连通管经法兰与容器相连，构成一连通器。连通管中间有浮标，它随着液位的变化而变化。浮标中间有一磁钢，其位置正好与液面相一致。当液位上升时，磁钢将吸引翻板，并将它们逐个翻转，使红的一面在外边；下降时，又将它们翻过来，使银灰的一面在外边。即以颜色表示液位高低，十分醒目。

3、影响浮子钢带液位计测量精度的因素有哪些？

浮子钢带液位计也叫罐表，可用于拱顶罐、球罐、浮顶罐等的液位测量，它的测量范围宽，可达0~25m；精度高，用于液位测量的，可达±5mm，用于计量的，可达±2mm。

浮子钢带液位计的精度受多种因素影响，如测量过程中，钢带长度变化引起重量变化，致使浮子浸人液体深度改变；温度变化致使钢带热胀冷缩，引起长度改变；温度变化时，液体密度随之变化，引起测量误差；罐肉储量增多时，罐的应力变形引起计量误差等。其中以钢带热胀冷缩造成的影响***大，例如10m长的钢带，温度变化30°C时，长度变化4.8mm，温度变化100°C时，长度变化16mm。

为了提高测量精度，一种办法是在钢带打孔时，孔距预留一定余量加以补偿，但其测量精度***高仅达4~5mm。较为理想的办法是采用微处理器自动进行各种补偿，其精度目前可达±1mm。

4、常用的变浮力液位计有哪些？它与恒浮力液位计的区别在哪里？

变浮力液位计主要是沉筒式液位计，在结构上它有三种类型。

（1）位移平衡式沉筒液面计

这种液位计是将沉简产生的直线位移，通过扭力管转换为角位移，再利用转换元件，将角位移转換相应的电动或气动信号。

（2）力平衡式沉筒液位计

这种液位计是把沉简挂在单元组合仪表中的变送器主杠杆上。当液位变化，沉筒受液体的浮力变化时，表头的输出也跟着变化。由于变送器有气的和电的，所以力平衡式沉筒液位计也有气的和电的两种。

（3）带差动变压器的沉筒液面计

这种液位计的沉筒上面连一圆铁，作为差动变压器的铁芯。当沉简受液面的变化而上下移动时，铁芯的位置也跟着改变，于是差动变压器输出相应的电压。

恒浮力式液位计和变浮力式液位计的主要区别是：恒浮力式液位计的浮子始终浮在介质上面，并随液位的变化而1:1变化；沉筒式液位计的沉筒则大部分沉在介质中，当液位变化时，沉筒的位移极小。
