易燃易爆环境下，18个仪表安装核心注意事项！

作者：xpyb 添加时间：2025-11-26 08:59:07

仪表安装过程中经常会遇到不适宜于安装仪表的环境，如易爆易燃的环境，高寒地带，多尘的环境，环境温度高又湿度大的潮湿地区，还有强电场和强磁场地区。在这些环境下安装仪表，须***要采取针对性措施。

01、易燃易爆环境下的仪表安装注意事项

1、仪表的电气线路应在爆炸危险性较小的环境或远离释放源的地方敷设。

2、仪表电气线路的电缆或钢管，穿过墙、楼板的孔洞，应用阻燃性或非燃性材料严密堵塞。

3、敷设电气线路时，要避开可能受到机械损伤、振动、腐蚀以及可能受热的地方。不能避开时，要采取预防措施。

4、安装在爆炸和火灾危险区的所有仪表、电气设备、电气材料，须***要有符合防爆质量标准的技术鉴定文件和“防爆产品出厂合格证”，并且外部没有损伤和裂纹。

5、保护管之间，保护管与接线盒、分线箱、拉线盒之间的连接，采用圆柱管螺纹连接，螺纹有效啮合部分应在6扣以上，螺纹处要涂导性防锈脂，并用锁紧螺母锁紧。不应缠麻铅油。连接处应保证良好的电气连续性。

6、全部保护管须***密封。

7、保护管应用管卡牢固固定，不能用焊接。

8、电气线路沿工艺管架敷设时，其流量应在爆炸与火灾危险环境危险性较小的一侧。当工艺管道内可能产生爆炸和燃烧的介质密度大于空气时，仪表管线应在工艺管架上方；小于空气时，则应在工艺管架的下方。

9、仪表线路在现场接线和分线时，应采用防爆型分线箱和接线箱。接线须***牢固可靠接线良好，并应加防松和防拔脱装置。接线箱和分接线盒的接线口须***密封。

10、采用正压通用防爆仪表箱的通风管须***畅通，也不能装切断阀。

11、在爆炸和火灾危险场合安装仪表箱以及仪表、电气设备，须***挂牌操作，也就是应该有“电源未切断，不得打开”的标志。

12、本质安全线路和非本质安全线路不能共用一根电缆，也不能合穿一根保护管。

13、采用芯线无屏蔽电缆或无屏蔽电线时，两个及其以上不同系列的本质安全型线路不能共用一根电缆和同穿一根保护管。

14、本质安全型线路敷设完毕，要用50Hz，500V交流电压进行1min试验，没有击穿，表明其绝缘性能已符合要求。

15、保护管要采用镀锌水煤气管，不能用电气管和塑料管。

16、本质安全型仪表系统的接地宜采用独立的接地极或接至信号接地极上，其接地电阳值应符合设计要求。

17、本质安全线路本身不接地，但仪表功能要求接地时，应按仪表安装使用说明书规定执行。

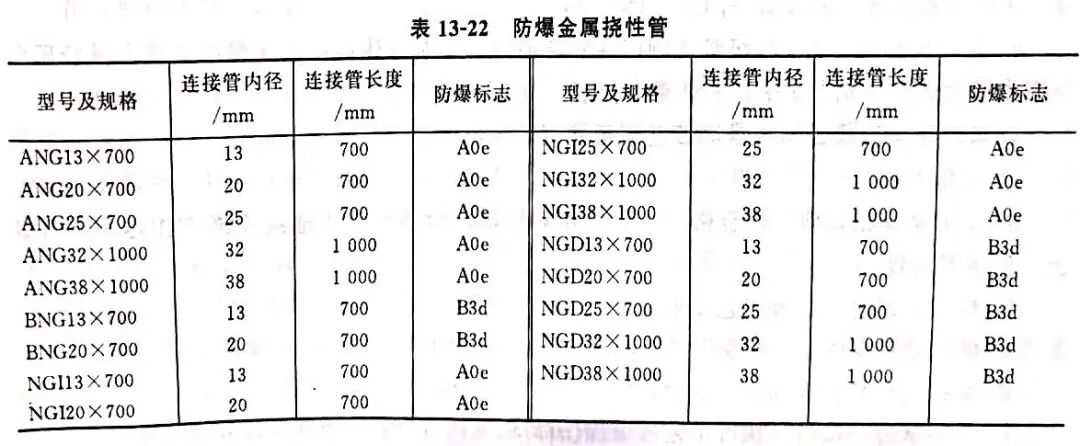

18、挠性连接管须***采用防爆的。技术数据见下表。防爆金属挠性管配防爆接头，其接头要与仪表相配套，订货时，可另行提出。
