1、容积式流量计由哪几部分组成？他们各起什么作用？

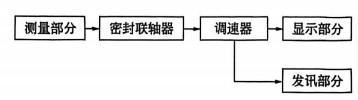

不论是何种容积式流量计，它们的基本组成部分是差不多的，均由图所示的几部分组成。

①测量部分——这是流量计的本体部分，它包括转子及壳体和盖板组成的计量腔。在流体的作用下，转子不断地转动，其转数与流经的流体体积成正比。

②密封联轴器——转子的转速需要传送出去，在传送时，既要保证流体不外漏，又不能阻力太大。通常有两种联轴器，一种是磁性密封联轴器，另一种是机械密封联轴器。因为磁性耦合不存在泄漏问题，所以一般都采用磁性密封联轴器。

③调速器——转子转速很快，所以需要用齿轮组将其速度减下来，以满足读数和发讯的需要。

④显示部分——这是流量计的读数部分，通常有指针指示和计数器计数两种。

⑤发讯部分——发讯部分是将被测介质的流量信号转换成输出脉冲，以便远传。脉冲可以是电压，也可以是电流脉冲。但若流量计仅就地显示，则没有这一发讯部分。

2、容积式流量计在安装上应注意什么？

①安装的初始位置：

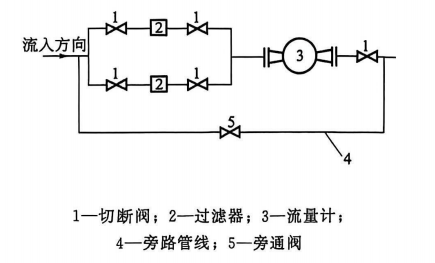

②配管注意事项：

3、容积式流量计开表时应注意什么？

①流量计安装后***初通入流体时，应先开旁通管（副线），将配管内之污秽物完全洗净。若无旁通阀，则先用短管将容积表换下来，等吹扫干净后再将容积表装上去。并事先清扫过滤器，但要小心不可破坏网目。

②流量计试运转时，开流入侧阀，再慢慢开启出口侧之阀。观察流量计运转状况后，***后关闭旁路阀。此时流量、压力、温度不可超出其铭牌上规格。

③流量计长时间没有使用而再使用时，应先检查流量计内部有无污秽及腐蚀才可使用。

④带有回零指示的流量计应确实在启动时回零。

⑤流量计在启动时，转子和壳体的温升是不一样的，前者快，后者慢，因而流量计的温度变化不能太剧烈，否则会使转子卡死。

4、使用容积式流量计时应注意什么？

①在启动和停运罗茨或椭圆齿轮流量计时，开、关阀门应缓慢，否则容易把转子损坏。在启动高温流量计时，由于转子和壳体的温升是不一样的，前者快，后者慢，因而流量计的温度变化不能太剧烈，否则会使转子卡死。

②流量计的测量范围不能选得太小。如果连续用在仪表的上限范围，则转子会长期高速旋转而磨损，从而缩短仪表的使用寿命。

③流量计停运时，对容易凝固的介质，应及时扫线。

④正常使用时，应注意沉量计两端的压降，如果突然增大（一般应不大于120kPa），应停下来检修。
