电动阀选择驱动电压220V和380V怎么判断，优势在哪里？

作者：xpyb 添加时间：2025-12-01 08:47:20

在化工装置、自动化控制系统中，电动阀的电压选型（220V单相/380V三相）直接影响设备稳定性、能耗及运维成本。本文从选型判断维度和电压等级核心优势两方面，结合工业实际场景展开分析，兼顾专业性与实操性。

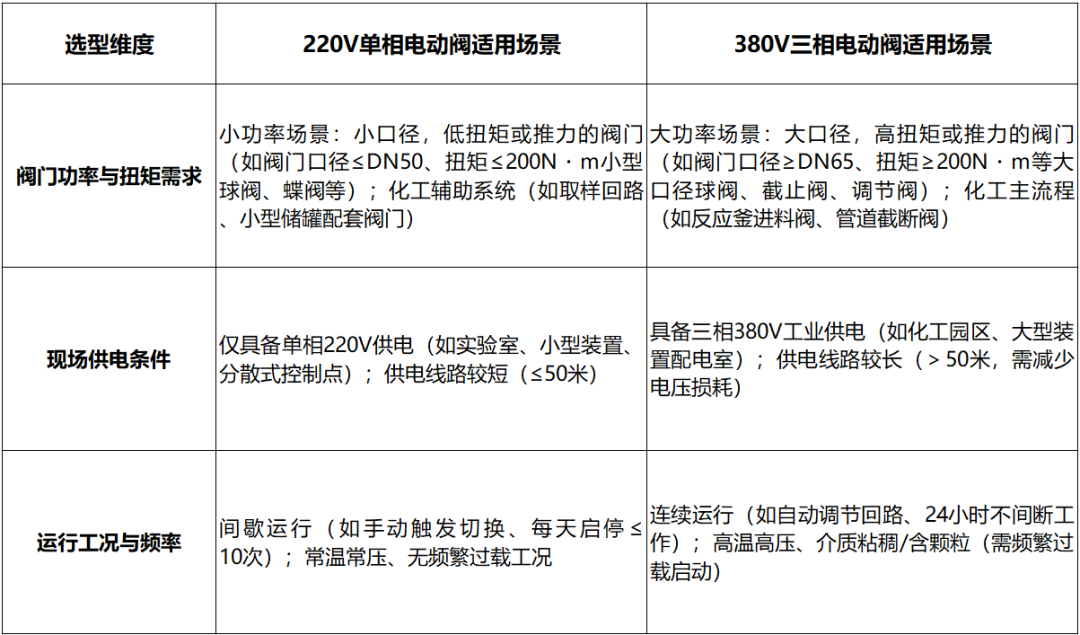

1、如何判断电动阀该选驱动电压220V还是380V？

先算“扭矩/推力需求”：根据阀门类型（开关阀/调节阀）、口径、介质压力，计算所需驱动扭矩或推力（可参考阀门厂家提供的数据对照表）；

再看 “供电能力”：确认现场配电制式（是否有三相380V接口）、线路距离（超过50米优先选380V，减少压降）；

***后结合 “运行模式”：连续运行、高频启停、大扭矩场景选380V；间歇运行、*********、分散控制点选220V。

化工场景速判口诀：

大口径(≥DN65)、大扭矩/推力、连续跑（24小时运行）→380V；

*********(≤DN50)、小扭矩/推力、间歇用、供电偏（只有单相电）→220V。

2、驱动电压220V和380V电动阀核心优势有哪些？

供电适配性强：无需三相电源，化工装置中的分散控制点、小型辅助设备（如取样阀、放空阀）可直接接入单相220V，减少配电改造成本；

安装维护简单：接线仅需2根线（火+零），仪表工程师现场调试效率高，故障排查（如线路短路、接触不良）更便捷；

成本优势明显：电机结构简单（单相异步电机），配套控制器、接触器等元件价格更低，适合应用于小型阀门（如DN15-DN50的电动球阀）；

低功耗适配：针对间歇运行场景，空载损耗小，无需额外配置降压启动设备，节能效果显著（如实验室反应釜配套阀门）。

动力性能强劲：三相异步电机转矩大、启动转矩高，可驱动大口径(DN65-DN300)、高阻力阀门（如高压截止阀、粘稠介质调节阀），满足化工主流程的大扭矩需求；

运行稳定性高：三相电流平衡，电机发热少、振动小，连续运行（如24小时自动调节回路）无过载隐患，适配化工装置 “长周期运行” 要求；

抗干扰+低损耗：三相供电电压稳定，受化工装置中变频器、电机等干扰源影响小；线路压降小（相同线径下，380V传输距离是220V的1.7倍），适合远距离控制（如装置区与控制室间距＞50米）；

重载适配性优：可通过软启动器启动、自糯变压器启动、变频启动等配套使用，应对介质粘稠、阀门卡涩等突发重载场景（如化工废料处理管道阀门），延长设备使用寿命。

3、化工场景选型避坑——2个关键提醒

防爆场景注意：在化工防爆区（如 Ex d IIBT4等），无论220V还是380V，均需选用防爆等级匹配的电动执行器，且接线需符合防爆规范（如穿防爆管、密封接头）；

控制回路适配：220V电动阀可直接搭配普通继电器控制，380V需配套三相接触器、热过载保护器，仪表工程师需在控制系统设计时预留对应接口。

220V电动阀核心优势是“灵活+经济”，适配化工装置的分散式、小功率、间歇运行场景，降低初期投入和运维成本；

380V电动阀核心优势是“稳定+重载”，支撑主流程、大口径、连续运行的关键阀门，保障化工装置长周期稳定运行。

选型本质是“需求匹配”，先明确阀门扭矩/推力、运行模式、供电条件，再结合化工场景的安全性、稳定性要求，即可精准选择电压等级。如需具体阀门（如电动调节阀、切断阀）的选型计算案例，可进一步补充场景细节获取针对性方案。
