1、什么是侧装式执行机构？它有何特点？

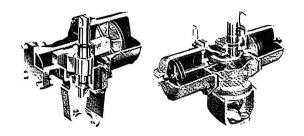

气动侧装式执行机构也叫增力型执行机构，从国外刚引进时也称为∑F执行机构。它由传统的顶置改为侧装，其结构如图所示。

其优点是：

①薄膜气室装于支架侧面，通过杠杆传动把力矩放大，输出力增大3~5倍，所以也叫增力型执行机构；

②正反作用变换方便，只需改变连接销的位置即可。

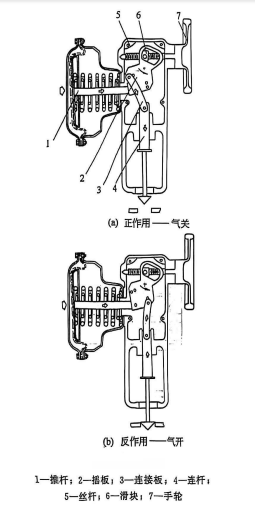

如图所示，打开面板及后盖，把摇板2与连接板3之间的连接销，插入摇板中与原孔对称的另一边的孔中，并把连接板反装，其他零件不必改变，就可实现正、反作用变换。

实现行程变换也很容易，只需把连接销插入摇板中与原孔同一侧的另一孔中即可。

2、什么是精小型气动执行机构？它有何特点？

精小型气动执行机构也称为轻型执行机构、多弹簧执行机构。它具有重量轻、高度小、结构紧凑、装校简便、动作可靠、输出力大、节约能源等特点。装上阀门后，与传统的气动调节阀相比，高度降低30%，重量减轻30%，流通能力却增加了30%，可调范围扩大到50：1。

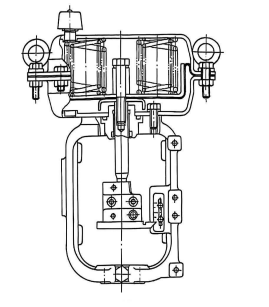

如图所示，与传统气动薄膜执行机构相比，它的压缩弹簧采用多根组合形式，代替传统结构的一根大弹簧，弹簧数量可为4、6或8根小弹簧，从而降低了高度和重量；膜片是较深的盆形，采用丁腈橡胶作为涂层来增强涤纶织物的强度，保证密封性，可在-40～85℃使用；推杆的导向面经过精密加工，提高硬度，降低粗糙度，达到减小回差和增强密封性的效果。

这种执行机构目前已有正、反作用、真行程、角行程等多种形式。

3、什么是双重弹簧气动执行机构？

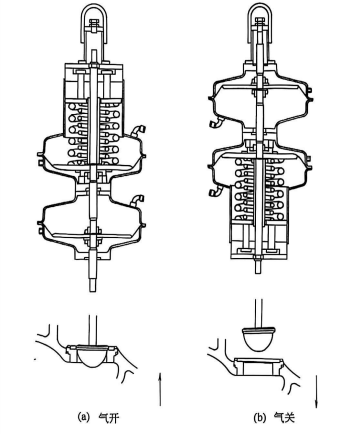

如图所示，其结构特点是使用双重式加强弹簧，把大弹簧套在小弹簧外面，两个弹簧高度相同，刚度不同，但总刚度是两个弹簧高度之和。这样，就降低了执行机构总高度，使结构更紧凑。
