如何做好电压的测量？

①测量变送器回路的电压

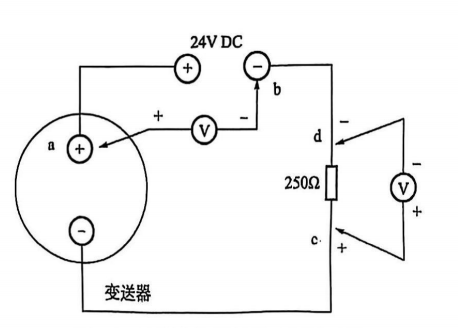

图1 测量变送器回路电压示意图

图1是个变送器的测量回路。用万用表直流电压挡测量a、b两端及c、d两端的电压，可以判断变送器测量回路是否正常。

若a、b 两端的电压大于24V，可以判断供电电源异常，应检查24V供电。
用万用表测量a、b两端的电压在24V左右，表明变送器基本能正常工作，测量c、d两端的电压在1~5V范围内变化，表明变送器有输出电流且能正常工作。如a、b两端的电压略高于24V，而c、d两端的电压等于0V时，可能变送器有故障。
若a、b两端的电压等于0V，有可能是24V供电中断，或者回路连接有开路故障，或者回路的线接反了，这时c、d两端的电压将≤0V。
若a、b两端的电压很低或者等于0V，有可能是回路出现短路故障，此时回路的电流会很大，如果c、d两端的电压≥5V时，有可能是变送器内部短路，如果c、d两端的电压很低或者为0V时，有可能是连接线路短路或接地，而且故障点应该在线路进DCS板卡之前。

②UPS电池组电压测量

UPS电池组的电池须***定期更换。作为预防性维护，通过测量电池组总电压来判断电池是否正常。有的电池由于各种原因会提前失效，需要在电池组中找出失效电池。在带负载的状态下，按图2测量电池组总电压并找出失效电池，该图只是一个例子。

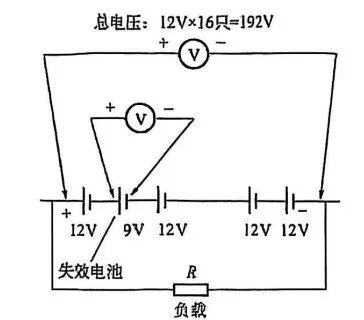

图2 UPS电池组中找出失效电池示意图

当电池组总电压小于总电压減单只电池的电压时，表明也有电池失效。可测量各个电池的电压找出失效电池，失效电池的输出电压会比其他电池低，或者输出电压为零，有的失效电池极性还会是反的，找出失效电池进行更换。

③热电偶的热电势测量

测量热电偶的热电势可以用数字万用表。数字万用表毫伏电压挡的量程大多为200mV或400mV，电压分辨力为0.1mV。被测电压小于2mV测量误差会增大，贵金属热电偶的温度热电势较小，读数误差会很大，***好是用直流电位差计测量。

廉金属热电偶或补偿导线，如果标识看不清楚，无法知道分度号或极性时，可以用数字万用表来判断。方法如下：

把要检测的热电偶或补偿导线的热端放入沸水（温度接近100°C）或饮水机放出的热水（接近 80°C）中，在另一端用数字万用表直流毫伏挡测量热电势，读取的毫伏值加上室温对应的毫伏值是沸水或热水温度对应的总毫伏值。在热电偶分度表中找出在100°C或80°C时，哪种分度号热电偶的毫伏值***接近总毫伏值，可判断是该分度号的热电偶或补偿导线。显示的极性为正，则红表笔所接的是正极，黑表笔所接的是负极，显示极性为负则极性正好相反。

④电压测量注意事项

指针万用表选用量程应尽量使指针指示在满刻度的三分之二附近，读数比较准确。不知道被测电压、电流的大小，应选择大量程挡，然后根据读数大小，再重新调整量程，使读数准确。
指针万用表测量直流电压时红笔接“﹢”，黑笔接“-”，以防止极性反接使表针逆向偏转而损坏表针。不知正负极性的情况下，可先拨至大量程挡，用表笔快速触碰被测点，观察指针摆动方向来判定正确极性。
数字万用表有自动转换极性的功能，测直流电压可不考虑正、负极。如果误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电压，将显示溢出符号。
数字万用表测交流电压，要用黑表笔接模拟地COM，或接被测电压的低电位端，或信号源的公共端，或机壳，以减少测量误差。
数字万用表直流电压挡的输入电阻较大，一般为10MΩ，测量较大内阻信号电压误差很小。但测量输入电阻大于10MΩ的信号，要考虑输入电阻的旁路影响。
