真相了！这才是涡街流量计不受宠的真实原因！

作者：xpyb 添加时间：2026-01-23 08:48:17

涡街流量计的测量精度（通常要求±1.0%FS以内）与使用寿命（平均5-8年），完全依赖选型、安装、使用全流程的规范操作。任一环节的偏差（如量程mismatch、大小头偏心），均可能导致测量误差超10%、仪表频繁报警等问题。本文结合核心规范与修正后的典型案例，明确各环节操作标准。

1、规范选型：匹配工况是基础

选型需围绕“量程精准适配、管径优先匹配、介质特性兼容”三大核心，避免因选型不当引发后续改造。

量程适配：锁定20%-80%黄金区间（修正计算逻辑）

实际工况流量须***落在仪表量程的20%-80%（高精度仪表可放宽至10%-90%）。若低于20%，漩涡信号弱易被“小信号切除”（流量显示0）；高于80%则可能超出传感器耐受上限（如压电传感器过载损坏）。

核心计算公式：

满量程下限要求：仪表满量程×20%≤实际***小流量

满量程上限要求：实际***大流量≤仪表满量程×80%

推导满量程范围：实际***大流量÷80%≤仪表满量程≤实际***小流量÷20%

修正示例：

某工况参数：工艺管道DN150，实际流量范围5-25m³/h，流体为常温水（密度为1000kg/m³）。

计算满量程范围：

满量程下限：25m³/h÷80%=31.25m³/h

满量程上限：5m³/h÷20%=25m³/h

（发现矛盾：满量程需同时满足≥31.25m³/h且≤25m³/h，说明原管径与流量不匹配，需调整管径）

调整管径：选用DN100管道（或通过缩颈将DN150变为DN100），重新核算流速（确保≥0.5m/s）。

流速公式：v =Q÷(π×D²÷4)；（D为管径，单位m；Q为流量，单位m³/s）

实际***小流量5m³/h=5÷3600≈0.00139m³/s

DN100管径D=0.1m，流速v=0.00139÷(3.14×0.1²÷4)≈1.78m/s（≥0.5m/s，符合要求）

重新选型：DN100流量计，满量程选择40m³/h（40×20%=8m³/h，通过微调小信号切除阈值兼容实际***小5m³/h；40×80%=32m³/h≥实际***大25m³/h）

管径匹配：优先与工艺管道一致

优先选择公称直径(DN)与工艺管道相同的流量计，直接规避“管径差异导致流场紊乱”。若工艺管道大（如DN200）但实际流量小（需*********仪表如DN100），需通过上述流速公式核算缩颈后流速（确保符合气体/液体流速范围，且≤仪表***大允许流速）。

介质特性：逐项核对无遗漏

根据流体温度、压力、腐蚀性、粘度选型：

温度/压力：常规型耐受-40℃~300℃、≤4.0MPa，超范围需选高温高压型（如 400℃、10MPa）；
腐蚀性：酸碱流体选316L不锈钢或哈氏合金传感器；
粘度：运动粘度＞10mm²/s（如重油），需选“高粘度适配型”（带防附着涂层）。

流速范围适配：分气体/液体明确区间

涡街流量计的流速范围需结合介质类型（气体/液体）、介质特性（粘度、密度）及仪表结构确定，核心是确保漩涡稳定生成且不损伤仪表/管道。

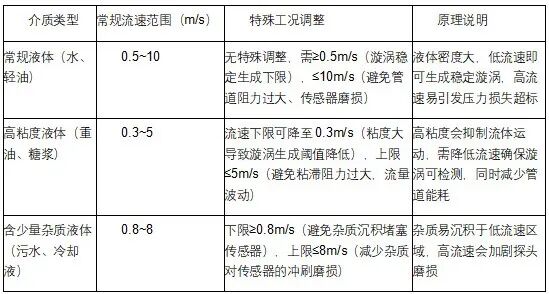

液体流速范围：

示例：案例1中化工循环水（常规液体），缩颈后流速0.51~2.23m/s，落在0.5~10m/s区间，符合要求。

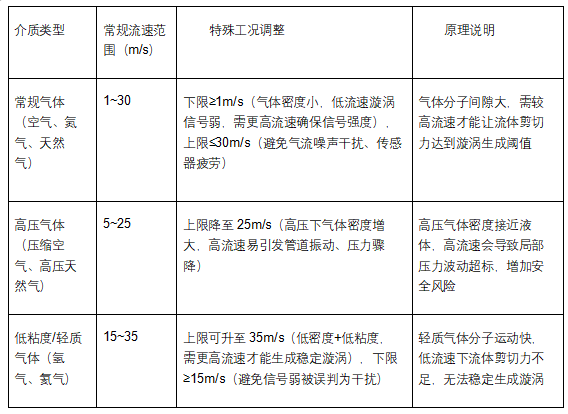

气体流速范围：

注意事项：

气体流速需结合压力修正：若实际压力偏离标准大气压（101.3kPa），需通过公式v修正=v实测×√(P实测/101.3)修正（P实测单位：kPa），确保修正后流速落在上述区间；
含湿气体（如湿天然气）：需≥5m/s（避免水分凝结沉积），上限≤25m/s（减少液滴对传感器的冲击）。

2、安装规范：稳定流场是关键

安装的核心是为流量计提供“均匀、无涡流、无偏流”的流场，要点控制直管段、管径过渡、安装方向三大要素。

基础安装要求

直管段长度：若气体流速≥20m/s或液体流速≥8m/s，需额外增加上游直管段长度（如常规10D增至15D），避免高流速下流场紊乱加剧，导致测量误差超标的问题；
安装方向：水平安装时传感器朝上（防积液）；垂直安装时流体自下而上（保满管），禁止自上而下（易空管）；
抗干扰：远离强磁场（如变压器）、强振动（如泵出口），振动＞0.1g时需加装减振支架（如橡胶减振垫）。

管径不匹配：同心大小头规范

当工艺管道与流量计DN不一致时，须***用标准同心大小头（禁止偏心或直接变径），核心要求：

选型：优先工厂预制（符合GB/T 12459），半锥角≤15°、过渡段长度≥1.5D（如DN100流量计配DN150→DN100大小头，过渡段长度≥150mm）；
现场制作：需用工装保证同心度（偏差≤0.5mm），焊接后内壁打磨至Ra≤12.5μm（无焊瘤、毛刺），避免干扰流场。

缩颈安装：仅适用于“大管小流量”

缩颈仅用于“工艺管大、实际流量＜20%满量程”的场景，

需满足：

流速落在对应介质的常规范围（如液体0.5~10m/s，气体1~30m/s）；
大小头上游额外增加5D直管段（原10D→15D）；
核算管道阻力（缩颈后压力损失≤工艺允许值，如≤0.05MPa，可通过流体阻力公式ΔP=λ×(L/D)×(ρv²/2)估算，λ为摩擦系数）。

3、使用与维护规范：长期稳定靠管理

安装后需通过验证、定期维护保障精度，同时快速排查常见故障。

安装后验证

满管验证：启动系统后，仪表无“空管报警”，若有则检查安装方向（如垂直安装是否自下而上）或管道排气（如高点排气阀未开）；

“流速核查”：通过仪表显示的瞬时流量，结合管径用流速公式反算实际流速，确认落在对应介质的常规范围，若偏离需检查管径匹配性或缩颈合理性；

精度验证：与标准流量计串联测试（如精度±0.2%的电磁流量计），误差需≤

仪表额定精度（如±1.0%FS）。

日常维护要点

清洁：每3-6个月（介质脏污时1个月）断电擦拭传感器探头，禁止硬物刮擦（防探头损坏）；

接线：每月检查端子紧固度，电缆无破损（防信号中断）；

零点校准：每年1次（关闭阀门，流体静止时显示应为0），漂移超±0.5%FS时需重新校准（按仪表手册操作）。

常见故障排除表

4、典型应用案例（修正计算）

案例1：化工循环水系统——量程适配不当导致测量失效

某化工厂循环水管道DN200，实际流量8-35m³/h，流体为常温水（25℃），初期选用DN200、满量程0-100m³/h的涡街流量计。仪表频繁显示“0流量”，偶尔有数值但波动±15%，无法满足工艺监控需求（要求误差≤±3%）。

原因分析（修正计算）：量程适配不当：实际***小流量8m³/h仅为满量程100m³/h的8%（＜20%），触发小信号切除；流速过低：DN200管道内8m³/h对应的流速v=8÷3600÷(3.14 ×0.2²÷4)≈0.28m/s（＜0.5m/s），漩涡生成不稳定，信号弱。

解决方案：

重新选型：更换为 DN150、满量程 0-50m³/h 的流量计；
量程适配：50×20%=10m³/h（接近实际***小8m³/h，通过微调小信号切除阈值至8%兼容），50×80%=40m³/h（≥实际***大35m³/h）；
流速核算：DN150管道内 8m³/h流速≈0.51m/s（≥0.5m/s），35m³/h流速≈2.23m/s（≤10m/s），符合要求；
缩颈安装：用DN200→DN150标准同心大小头（过渡段长度225m m=1.5×150mm），大小头上游保留15D直管段（15×150m m=2250mm）。

效果验证：反算流速0.51~2.23m/s，落在常规液体0.5~10m/s区间，无高流速压力损失或低流速信号弱问题，进一步确认选型合理性。

案例 2：食品厂果汁输送系统——大小头不规范引发误差

橙汁（常规液体，粘度5mm²/s），DN100流量计满量程0-60m³/h，对应流速范围0.22~8.49m/s（通过流速公式计算），实际流30~50m³/h对应流速1.06~1.77m/s，落在0.5~10m/s区间，排除流速适配问题。测量值比实际产量低8%-12%，且随流量增大误差变大（如流量50m³/h时误差12%，30m³/h时误差8%）。

原因分析：偏心大小头导致偏流：流体偏向管道一侧，流速分布不对称，漩涡频率检测失准；内壁粗糙：现场焊接的偏心大小头未打磨，内壁焊瘤（高度＞0.5mm）干扰流场，生成额外涡流。

解决方案：

更换部件：将偏心大小头换成DN125→DN100 标准同心大小头（工厂预制，内壁Ra=6.3μm，过渡段长度150mm=1.5×100mm）；
补足直管段：在大小头与流量计之间增加5D直管段（150mm×5 =750mm，原10D→15D，总长1500mm）。

效果验证：测量误差降至±2.5%以内，满足食品厂产量计量需求（要求≤±3%）。

涡街流量计的流速范围是“选型-安装-验证”的关键纽带：液体需控制在0.5~10m/s（高粘度下调），气体需控制在1~30m/s（高压下调、轻质气体上调），且需结合管径、介质特性动态调整。修正后的内容通过流速关联各环节，进一步避免因流速适配不当导致的测量失效问题。

结合以上分析，涡街流量计优点在于各种流体范围，性价比较高，缺点是选型安装复杂，维护成本较高，适于应用在流量相对稳定的洁净流体应用场景。在气体测量领域不如旋进旋涡流量计和差压类使用寿命长、量程比宽，选型维护简单；在液体测量领域，使用寿命、量程比、测量精度、管道阻力均不如电磁流量计，安装难度、维护量较大。建议选用的时候慎重，考虑周全！
