为什么工程施工中工艺与电仪设计的共性问题，年年提年年有？

作者：xpyb 添加时间：2026-01-26 08:46:18

在工程项目中，工艺与电仪专业的交叉点常常是问题的高发区。从安装接口到仪表气泄漏，从成套设备的设计缺陷到控制柜的“三防”要求，这些看似细微的环节，却可能为施工埋下重重隐患。为什么这些问题屡见不鲜？如何在设计阶段就规避风险？本文围绕工程施工中工艺和电仪设计共性问题，与大家一同探讨解决方案。

按：共性问题主要集中工艺专业与电仪专业交叉的地方，如安装接口（要在轴侧图中体显出来）；仪表气漏设问题（要在轴侧图中体显出来）；成套设备工艺专业、电仪专业交叉的地方；电仪挠性管和接线口防水问题是焦点。此类细节问题在图纸（尤其是管道专业图纸）中不体现，会给施工埋下诸多隐患。本文就工程施工中电仪设计施工中比较共性的问题谈一点看法，与各位交流共进。

1、成套设备设计方面，盐硝离心机输送机安装倾角问题；离心机下料绞轮电气未设计正反转切换。没有正反转绞轮及离心机冲洗水会直接流到圆盘干燥机，无形中增加维护成本；

2、液位仪表和泵的冲洗水问题：氯化钠和硫酸钠系统膜片法兰式液位计冲洗水位置设计不当，需要在靠近膜片处增加冲洗水（轴侧图体现），防止假液位影响蒸发结晶指标的准确控制。如下图：

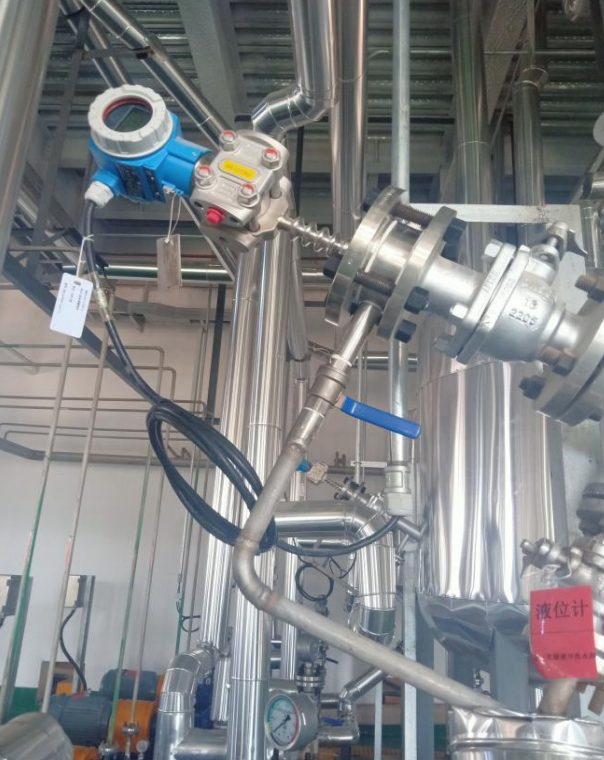

图液位计膜盒冲洗问题

3、成套设备电仪图纸结合主装置统一要求：气动阀的数量、控制方式、电磁阀的单双作用、电压等级、反馈开关的供电等与实际项目主装置需要统一。

再比如污泥系统板框存在污泥进料是两个不同地方，两台板框都要具备接收条件。要在轴侧图中体显出来与工艺要求匹配。

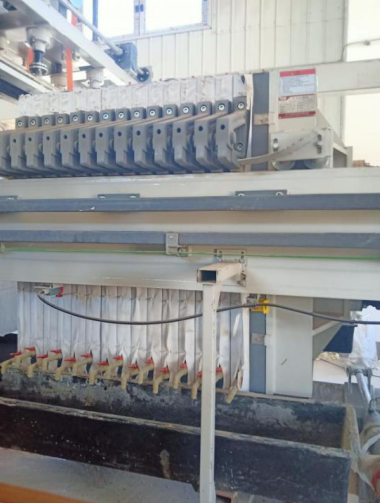

图污泥回收系统的控制问题

4、***多忽视是的仪表安装接口问题。管道图和电仪安装图要统一；（仪表气源、仪表安装接口、温度计插深问题要在轴侧图中体显出来）

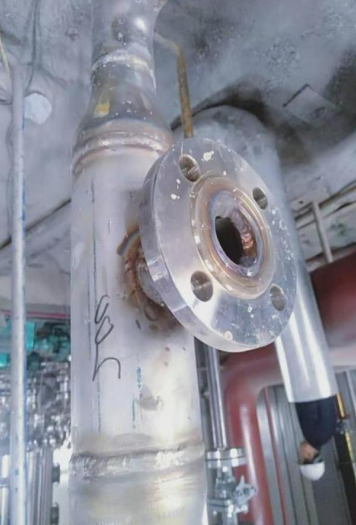

图仪表安装接口的规格尺寸问题

工艺设计阶段要考虑仪表的安装使用特殊要求（轴测图上体现）。流量计和调节阀不能在出料末端或临近物料向下管道，会造成直管段不够，流体充满不了管道，造成测量不准或无法测量；管道末端设置调节阀容易产生气蚀问题（石灰加药调节阀使用不到半年就气蚀）。

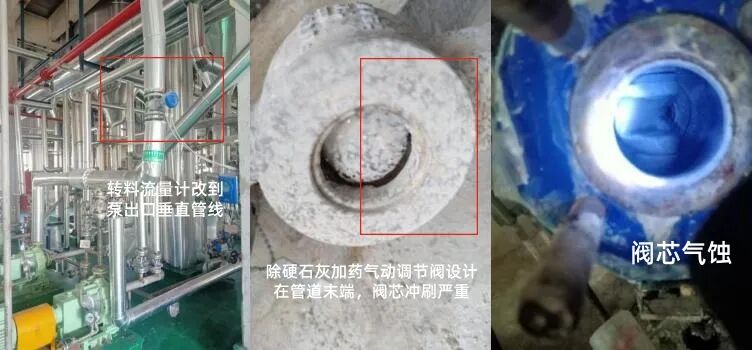

图调节阀的安装位置设计问题

6、控制柜的三防要求：室外加药控制柜要考虑冬季保温；电气元件防腐措施；变频器外部面板，便于及时发现故障；加药柜元件拥挤，散热不好。特殊工况电气设计实现图纸标准化，还有酸碱场所对物料对控制柜的腐蚀问题须***反复论证，合理设计控制柜安装位置。

图变频器室外柜未设计伴热

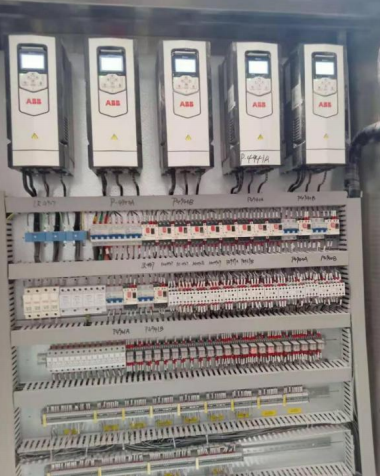

图变频器的散热间距问题

7、气动阀的选型釆购要充分考滤工况要求。晶浆系统气动阀卡滞问题共性问题。仪表数据表中扭力余量计算需要计算余量，气动阀卡滞现象，严重影响工艺指标控制。选型应全方位考虑工况特殊性，如物料的易结晶等。

8、DCS分站问题：DCS或PLC分站不合理，不考虑检修和维护，项目PLC厂家只配置一个控制站，增加点位需要停车才能进行会影响技改联锁的编程问题。

9、涉及仪表气和仪表材料，工艺设计要与仪表设计充分沟通，项目仪表气用作干燥机曝气，严重影响仪表阀门正常运行。后期增加了缓冲罐和止回阀施工，所以气源分配器数量和位置要重复考虑成套设备对气源的要求。

10、项目设计中对安全设施考虑不全：比如盐酸和液碱罐的双阀问题。

11、计量环节的设计：涉及公用工程的计量仪表需要在轴侧图中体显出来。

12、涉及土建专业。项目电仪设计中配电室电缆进线口分类要考虑全面，管廊设计和桥架大小是要点。土建基础图需要与电气设计核对配电室、DCS机柜间预留孔洞数量大小，数量少容易造成电缆堆积，考虑基础预埋件尺寸。

13、合理安排施工步序，通过改为暗敷方式节省电缆。

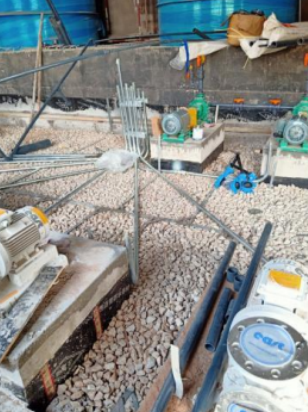

图暗敷电缆提前预埋穿线管，节省电缆

14、电缆接口问题需要重视，充分考虑防护等级要求进行细化。同步在监控数据表、仪表回路图、安装图（管线、挠性管）、气源图等需要细化。

15、仪表采购应做统一规定，通信协议、防水等级、防腐等级，包括后期的备品备件：

1）所有仪表电气接口配金属填料函格兰头，满足大技术协议中仪表接线须***安装挠性管的要求。样式参考下图。

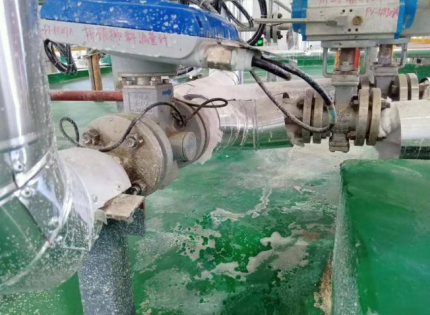

图电缆格兰头的统一

2）所有仪表带不锈钢位号牌，内容包括位号、名称、量程。

3）气动开关阀和调节阀须***有不锈钢铭牌，标明阀体、阀芯材质。

4）气动调节阀定位器信号和反馈须***有两个独立进线口，各配填料函式格兰头。目的是实现备件的通用，减少维护成本。
