-90kPa的负压为何测不出？问题或许不在仪表

作者：xpyb 添加时间：2026-03-03 09:58:13

在选购压力变送器时，总被“******压力”和“表压”搞得晕头转向？有用户提出要购买测量范围为0~-90kPa的******压力变送器，却被告知只能用表压力变送器来测。这究竟是为什么？

01.有用户想买******压力变送器，他提给制造厂的仪表测量范围0~-90kPa。但制造厂说，这种测量范围要用压力变送器测量，请问这是为什么？

因为用户提的是表压的测量范围，而不是绝压的测量范围，所以只能用表压力变送器测量。

******压力变送器和表压力变送器是不一样的。前者测的是设备内介质的******压力，它和大气压力没有关系；而表压力变送器测的是以大气压力为基准的压力，它和大气压力有关。在结构上：******压力变送器通压力的测压元件的另一边是******真空，而表压力变送器通压力的测压元件的另一边是大气。

用户的意思是提了0~-90kPa的负压，那么******压力也就可以算出来了，因为绝压=大气压-负压，现在知道了0~-90kPa的负压，那么绝压便是（101.325 -90）～（101.325-0）=11.325～101.325kPa绝压了。

这里的问题是用户把大气压力算成标准大气压，实际上不同的地方的大气压力是不同的，例如兰州地区的大气压只有84.7kPa，也就是说，那里的******真空***大也只有-84.7kPa负压，不可能到-90kPa。所以用户提的范围不对，制造厂也就无法生产出来。

02.按单位换算表1mmH20=9.087Pa，但在仪表出厂的校验单上，为什么1mmH20又成了9.789Pa了？

1mmH2O=9.807Pa，这是指水的密度为1.0g/cm3（即在温度4°C），重力加速度力980.665cm/s2下而言的。而制造厂在仪表出厂校验时，不是4°C，而是在20°C，即水的密度为0.99823g/cm3，所以1mmH20成了9.789Pa。即（0.1×0. 99823×980. 665）/10= 9. 789Ра

03.******压力、大气压、表压及真空度之间有什么关系？

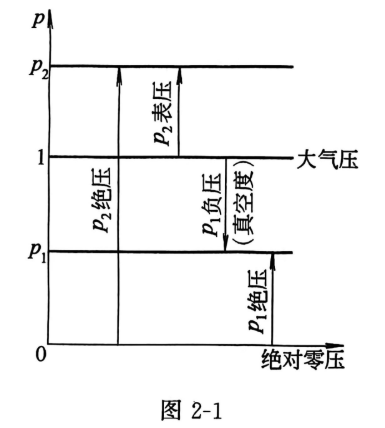

******真空下的压力称为******零压，以******零压为基准来表示的压力叫******压力。表压是以大气压为基准来表示的压力，所以它和******压力正好相差一个大气压（0.1MPa）。如果被测流体的******压力低于大气压，则压力表所测得的压力为负压，其值称为真空度。******压力、大气压、表压、真空度之间的相互关系如图所示。

04.为什么弹簧管压力表测的是表压？

表压是以大气压力为基准的压力，而弹簧管压力表测的正是这种压力。如图，设被测压力力p，它作用在弹簧管内部；大气压力为p大，它作用在弹簧管外部。

大气压力为p大，它作用在弹簧管外部。

当p=p大时，p表=p-p大=0，仅表指零。

p＞p大时，p表=p-p大＞0，仪表指示压力，即表压。

p<p大时，p表=p-p大<0，仪表指示真空度，也是表压。

即弹簧管压力表测的是被测压力和大气压力之差，所以是表压。
