什么是仪表的"三阀组"？操作顺序搞错会怎样？

作者：xpyb 添加时间：2026-04-06 09:18:14

在工业自动化控制系统中，差压变送器是测量流量、液位、差压等关键工艺参数的核心仪表，而仪表“三阀组”作为差压变送器的标准配套组件，看似结构简单，却直接关系到仪表的正常运行、测量精度及设备安全。正确理解三阀组的功能、掌握其操作顺序，是工业生产中仪表维护与操作人员的必备技能，一旦操作顺序出错，可能引发设备损坏、测量失真甚至生产安全隐患。

所谓仪表“三阀组”，是由三个相互关联的针型阀集成在一体的阀体组件，通常与差压变送器配套使用，安装在变送器与工艺管道之间。其核心功能是保护变送器的敏感元件（膜盒）、方便仪表的在线维护、校准，同时确保测量数据的准确性，为工艺生产的稳定运行提供保障。

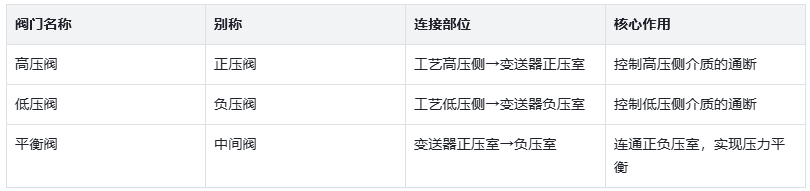

从结构来看，三阀组主要由三个独立且功能明确的阀门组成，三者协同工作，构成了差压变送器投运、停运、维护过程中的压力控制核心，具体结构及作用如下表所示：

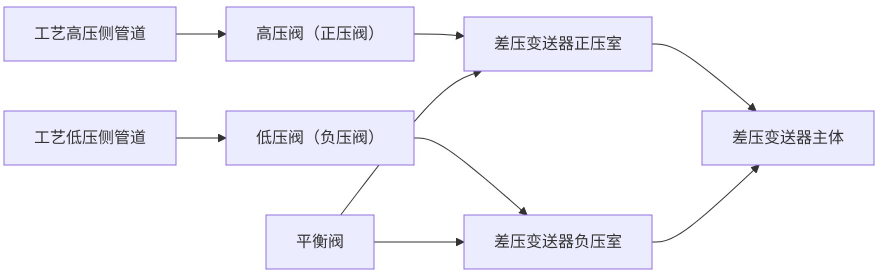

为更直观理解三阀组与差压变送器的连接关系及结构分布，可参考以下简化结构示意图：

注：示意图仅展示核心连接关系，实际安装中需根据工艺要求规范布置，确保密封性能和操作便利性。

三阀组的作用看似简单，却贯穿于差压变送器的整个运行周期。首先是保护作用，差压变送器的膜盒是敏感元件，承受压力的能力有限，在投运或停运时，通过平衡阀平衡正、负压室的压力，可避免单侧压力过高冲击膜盒，防止膜盒损坏、泄漏，延长仪表使用寿命；其次是维护便利作用，当需要对变送器进行在线校准、检修或排污时，通过关闭高压阀、低压阀，打开平衡阀，可将变送器与工艺管道隔离，同时平衡正负压室压力，确保维护操作安全，无需中断整个工艺系统运行；此外，平衡阀还能为变送器的零点校准提供条件，在平衡状态下，变送器的输入差压为零，此时调零可有效提高测量精度，避免因压力不平衡导致的零点漂移。

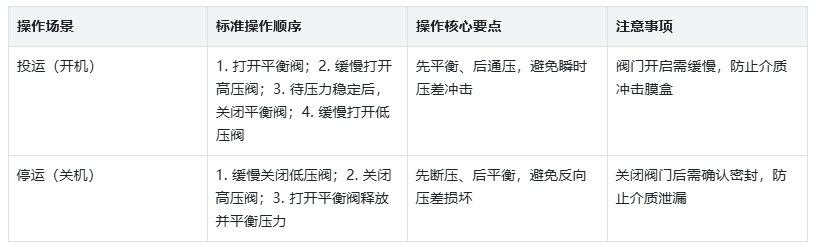

对于三阀组而言，操作顺序的规范性至关重要，错误的操作顺序不仅会损坏仪表，还可能影响工艺生产的稳定性，甚至引发安全事故。我们首先明确其标准操作顺序，分为投运（开机）和停运（关机）两个核心场景，具体操作步骤及注意事项整理如下表：

投运（开机）的核心是“先平衡、后通压”，通过先打开平衡阀，让变送器正、负压室连通，避免单侧先通高压介质，导致膜盒承受瞬时压差冲击，从而保护敏感元件；阀门开启时需缓慢操作，防止介质流速过快对膜盒造成冲击。

停运（关机）的顺序与投运相反，核心是“先断压、后平衡”，先关闭低压阀、再关闭高压阀，可避免关闭高压阀后，低压侧仍有介质压力，导致正、负压室出现反向压差，损坏膜盒或影响仪表密封性；***后打开平衡阀，释放并平衡正负压室压力，为后续维护或停机做好准备。

若操作顺序搞错，后果远比想象中严重，主要体现在三个方面。一是损坏仪表核心部件，这是***常见的后果。例如投运时先开高压阀、再开平衡阀，此时高压侧介质会瞬间进入变送器正压室，而负压室处于封闭状态，正、负压室形成巨大瞬时压差，会直接冲坏膜盒，导致变送器无法测量、泄漏，甚至直接报废；若停运时先关平衡阀、再关高、低压阀，会导致正、负压室压力无法释放，长期处于高压状态，加速膜盒老化、密封件损坏，缩短仪表使用寿命。

二是导致测量数据失真，影响工艺控制。错误操作会导致变送器零点漂移、测量误差增大，无法准确反映工艺管道的实际差压、流量或液位参数。例如投运时未先开平衡阀，导致膜盒受力不均，校准后的零点出现偏差，测量数据偏高或偏低，进而导致工艺调节失误，影响产品质量，甚至造成生产波动。

三是引发安全隐患，尤其在高压、腐蚀性介质的工艺场景中。若操作失误导致膜盒损坏、介质泄漏，腐蚀性或有毒介质可能外泄，危及操作人员人身安全；同时，测量数据失真可能导致工艺参数失控，引发超压、泄漏等生产安全事故，造成更大的经济损失。

综上，仪表三阀组虽结构简单，但却是差压变送器正常运行的“保护屏障”和“维护助手”。掌握其结构、功能，牢记投运、停运的标准操作顺序，杜绝操作失误，不仅能保护仪表设备、提高测量精度，更能保障工业生产的安全、稳定运行。对于仪表操作与维护人员而言，规范操作三阀组，既是专业能力的体现，也是安全生产的基本要求。
