干货收藏｜DCS系统电源配置导则

作者：xpyb 添加时间：2026-04-20 09:53:59

DCS系统作为工业生产的“大脑”，电源系统则是“大脑”的“生命线”——电源配置的合理性、信号检测的规范性，直接决定了工业生产的稳定性与安全性，更是规避生产故障、减少安全隐患的核心环节。

本期，为大家整理了一份超详细的《DCS系统电源配置》，涵盖参考标准、配置原则、UPS使用规范等核心内容，结合行业规范要求，干货满满，建议收藏备用、转发给身边的******伙伴！

参考标准与核心目标

核心参考标准：本次导则严格遵循《石油化工仪表供电设计规范》SH/T 3082-2019，所有配置要求、检测标准均贴合行业规范，确保可落地、可执行，适配石油化工等工业领域DCS系统的实际应用场景。

两大核心目标：

提升可靠性：优化电源系统配置，减少电源故障导致的DCS系统停运、生产中断，增强系统抗干扰、抗故障能力；

完善监视报警：健全电源系统的报警监视机制，确保电源异常（如断电、过压、过流）能及时被发现、处置，将隐患扼杀在萌芽状态。

1、电源配置的核心原则——必看！

电源配置分为交流电源和直流电源两大板块，需严格遵循“冗余、独立、合规、可监测”原则，每一项配置都直接关联系统安全，切勿忽视。

交流电源：双重保障，杜绝中断

交流电源是DCS系统的主要供电来源，核心是通过“双路备份、精准分配”，避免单一路径故障导致系统停运，具体要求如下：

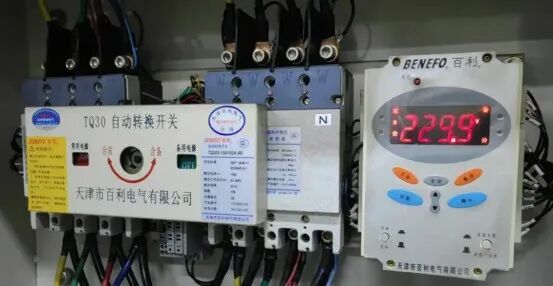

UPS电源输入端须***接入双电源自动切换装置(ATS)，且ATS的电源需直接取自电气不同供电段的双路电源（依据《石油化工仪表供电设计规范》SH/T 3082-2019），从源头规避单路电源失电风险；

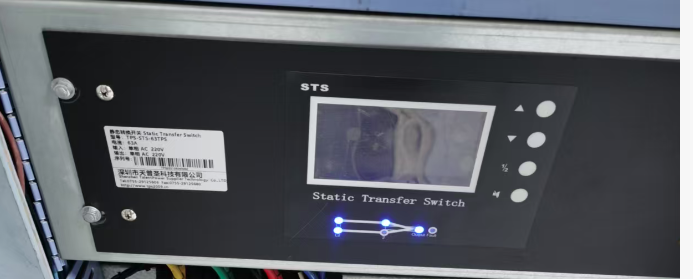

关键单电源负载需额外保障：UPS电源下游应配置双电源静态转换开关(STS)，确保即使一路电源故障，也能实现无间断切换，保障核心负载供电；

现场交流220V仪表电源及其他交流220V电源，需由双电源切换后的电源供电，且须***独立于DCS供电回路，避免相互干扰；

严禁混接用电：非控制系统用电设备，******不能与控制系统的电源相连，杜绝干扰信号或过载影响DCS系统稳定；

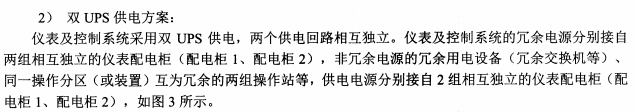

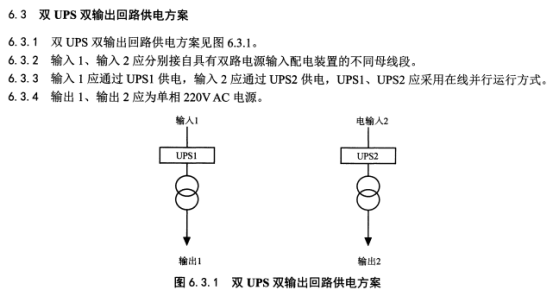

DCS系统电源优先采用双路UPS供电：两路电源分别取自不同UPS，为冗余模件单独供电，***大化提升供电可靠性；

关键设备供电要求：操作员站、工程师站、实时数据服务器、通信网络设备，需采用两路电源供电并通过双电源模块接入；若无法实现，需将电源合理分配在两路电源上，避免单点故障；

引自：7 仪表供电系统设

7.1.3、7.1.4 仪表及控制系统交流电源供电原则：

冗余电源裕量：冗余电源的任一路单独运行时，需保证不少于30%的裕量，应对突发负载增加或电源模块衰减；

回路分配规范：DCS系统用电设备的回路分配、层级设置，以及回路中电源断路器、熔断器的容量和型号，需经过严格评审核准，确保上下级熔比合理，且层级不超过三级；

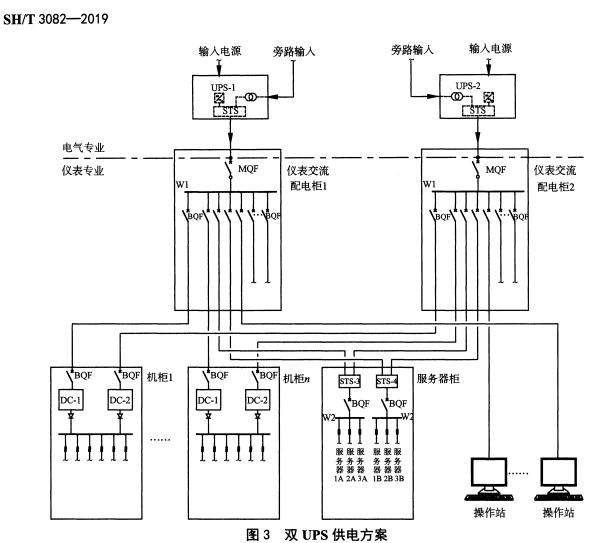

DCS系统交流供电系统可结合现场实际项目，对照规范示意图配置

（示意图详见现场规范手册）

直流电源：分层冗余，精准供电

直流电源主要为DCS系统内核心模块、现场仪表等提供稳定供电，核心是“分层分级、冗余配置、可在线维护”，具体要求如下：

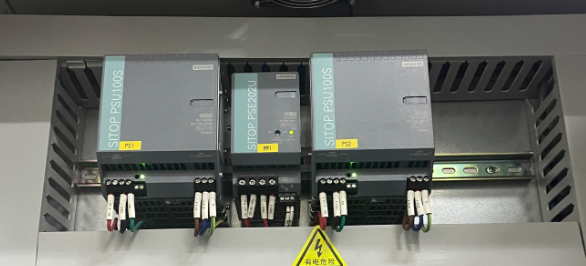

冗余配置优先：开关电源在DCS系统中主要提供直流电源，为提升可靠性，通常采用冗余配置方式供电；

直流供电分类及要求（按功能分层，适配不同需求）：

系统控制电源：为控制器、IO模块、系统通讯设备供电，需设置为独立的冗余电源；
系统辅助电源：为I/O设备（输入/输出底板、基座、端子板）供电，与系统联系紧密，可有限制地与辅助电源交叉使用（按安全重要性设计）；
辅助电源：为控制系统外部辅助设备供电（如安全栅、继电器），安全栅供电需优先独立配置，其他设备可按重要性选择供电范围；
现场供电：为现场三线制、四线制仪表供电，或通过有源DO为现场电磁阀供电，需与其他辅助电源严格区分，避免干扰。

配置设计原则：直流供电系统设计时，需结合供电功能性、设备重要性、可靠性要求、故障影响范围、设备耗电量及经济性，合理选择开关电源的容量和冗余方式；

双路供电要求：冗余配置的两台直流电源，其220VAC供电须***取自不同源的220VAC电源，避免同源故障导致双路失电；

在线维护性：直流电源模块、冗余模块及其他附件，需设计为可在线更换，避免维护时导致系统停运；

回路规范：与交流电源一致，直流供电回路的分配、层级设置，以及断路器、熔断器的选型，需经过评审核准，上下级熔比合理，层级不超过三级；

网络设备供电：若DCS系统通信网络设备采用直流供电，需将电源合理分配在两路直流电源上，保障通信稳定；

报警配置：24VDC电源模块、冗余模块及重要关键点的附件，优先选用带失效报警的设备，并将失效报警信号接入DCS系统，实现实时监视；

参考示意图：直流供电系统可结合项目实际，对照规范示意图完成配置

2、UPS电源配置与使用规范

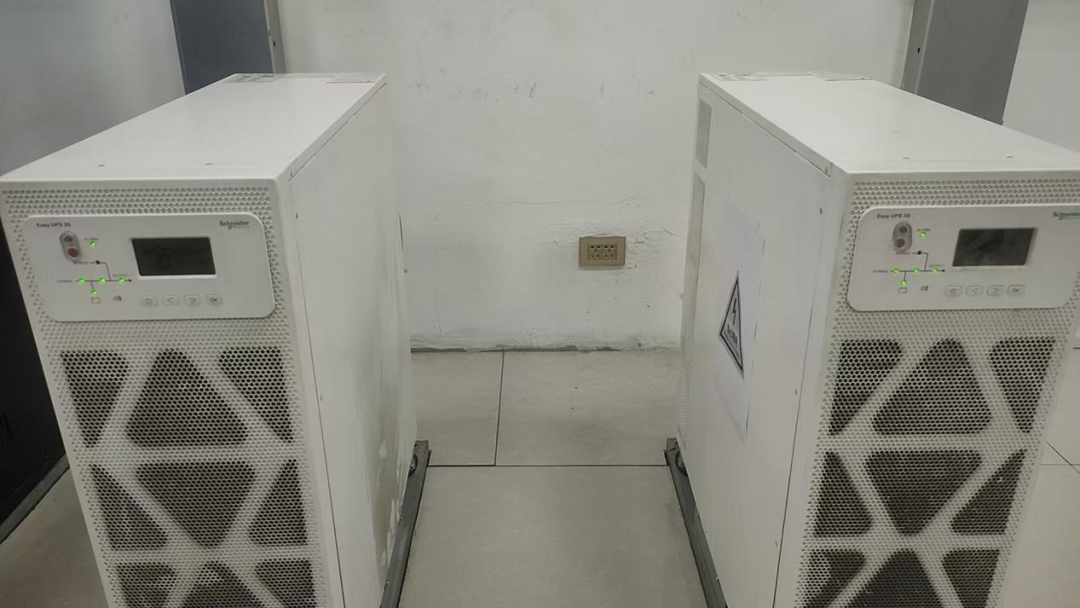

UPS电源是DCS系统电源的“***后一道防线”，其选型、配置和使用直接决定了突发停电时系统的生存能力，需严格遵循以下原则：

选型要求：优先选用防护等级不低于IP20、具备三防性能、设计使用寿命不少于8年的工业级UPS，适配工业现场恶劣环境；

技术指标：需具备防雷击、过电流、过电压、输入浪涌保护功能，以及故障切换报警显示；同时具备与DCS系统的通讯能力，将UPS内部重要运行信息（如电压、电流、故障状态）送至DCS系统实时监视；

容量与备用时间：UPS电源容量需根据系统实际负荷计算确定，备用电池的满载供电时间不少于45分钟，确保突发停电时，有充足时间处置生产流程、备份数据；

安装与维护：UPS电源装置需与DCS机柜保持足够空间距离，避免相互干扰；UPS蓄电池需定期进行充放电试验，检查电池性能，及时更换衰减、失效电池；

负载管理：UPS电源二次侧未经批准，不得擅自接入新的负载，避免过载导致UPS故障；

专用性要求：所有UPS电源（包括机柜内检修电源）须***专用，严禁用于其他非控制系统用途；

干扰规避：严禁将非控制系统用电设备、干扰大的系统或设备（如伴热电源），连接至控制系统的UPS电源装置，杜绝干扰信号影响；

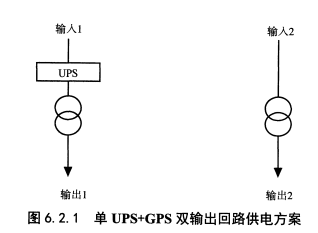

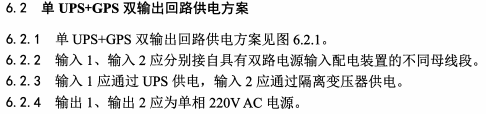

方案适配：单台UPS+普通电源双输出回路供电方案，仅适用于用电负荷为20KVA及以下的单套工艺生产装置、辅助生产装置或公用工程设施的控制室、现场机柜室仪表供电。

DCS系统电源配置的核心是“冗余备份、独立隔离、合规适配”，信号检测的关键是“实时监视、及时报警、精准处置”。

本文导则严格贴合《石油化工仪表供电设计规范》SH/T 3082-2019，覆盖交流、直流电源配置，UPS使用全场景，既具备专业性，又兼顾落地性，适合工业控制领域技术人员、运维人员学习参考、现场应用。
